阻带频率3550~3700MHz, ≥50dB, 通带频率DC~3540MHz, 3710~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3550 | ~ | 3700 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3540 | MHz | |
| 通带频率 | 3710 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

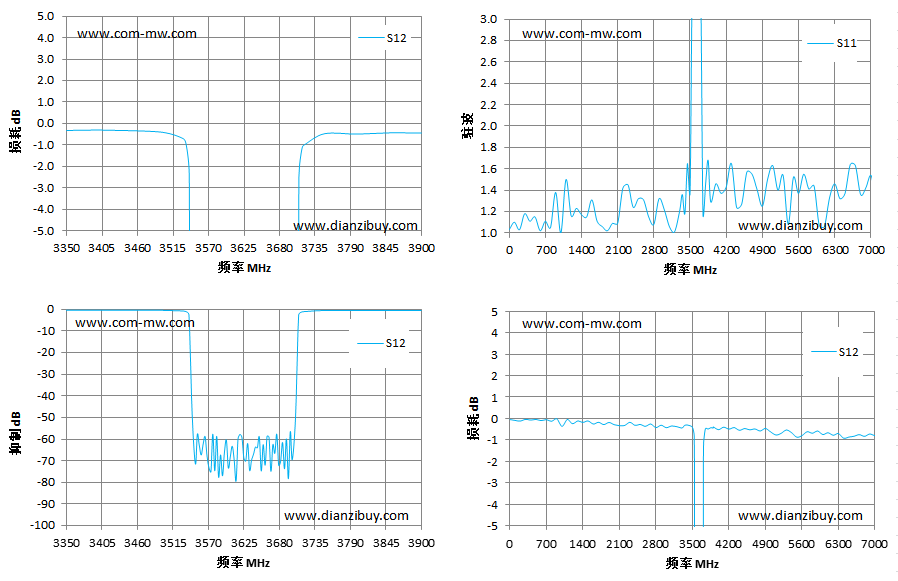

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3500 | -0.41 | 1.51 |
| 3530 | -0.69 | 1.53 |
| 3535 | -0.94 | 1.26 |
| 3540 | -2.38 | 1.31 |
| 3545 | -48.65 | 29.33 |
| 3550 | -71.45 | 47.73 |
| 3580 | -74.65 | 33.67 |
| 3610 | -69.24 | 48.86 |
| 3670 | -62.53 | 41.96 |
| 3700 | -69.55 | 36.27 |
| 3705 | -50.31 | 29.77 |
| 3710 | -2.47 | 1.48 |
| 3715 | -1.13 | 1.56 |
| 3720 | -0.96 | 1.66 |
| 3800 | -0.49 | 1.34 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
