阻带频率3550~3700MHz, ≥60dB, 通带频率DC~3530MHz, 3720~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3550 | ~ | 3700 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3530 | MHz | |
| 通带频率 | 3720 | ~ | 7000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

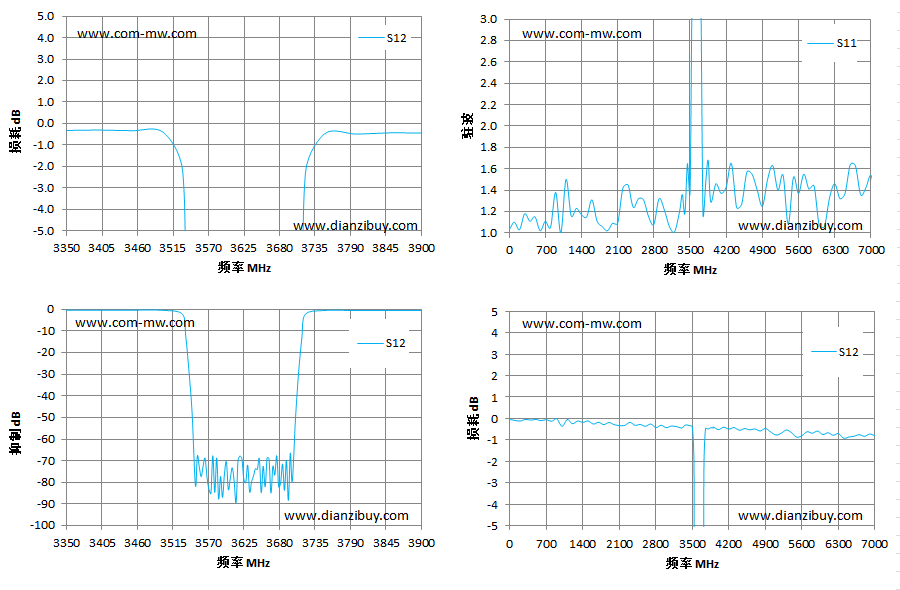

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3500 | -0.41 | 1.54 |
| 3530 | -2.27 | 1.36 |
| 3535 | -12.41 | 10.86 |
| 3540 | -28.38 | 15.43 |
| 3545 | -48.65 | 24.49 |
| 3550 | -81.45 | 37.91 |
| 3580 | -84.65 | 36.18 |
| 3610 | -79.24 | 30.65 |
| 3670 | -72.53 | 48.21 |
| 3700 | -79.55 | 47.64 |
| 3705 | -50.31 | 31.37 |
| 3710 | -28.63 | 16.85 |
| 3715 | -12.98 | 9.66 |
| 3720 | -2.33 | 1.44 |
| 3800 | -0.49 | 1.5 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
