阻带频率3600~3700MHz, ≥70dB, 通带频率DC~3580MHz, 3720~6500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3600 | ~ | 3700 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 3580 | MHz | |
| 通带频率 | 3720 | ~ | 6500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

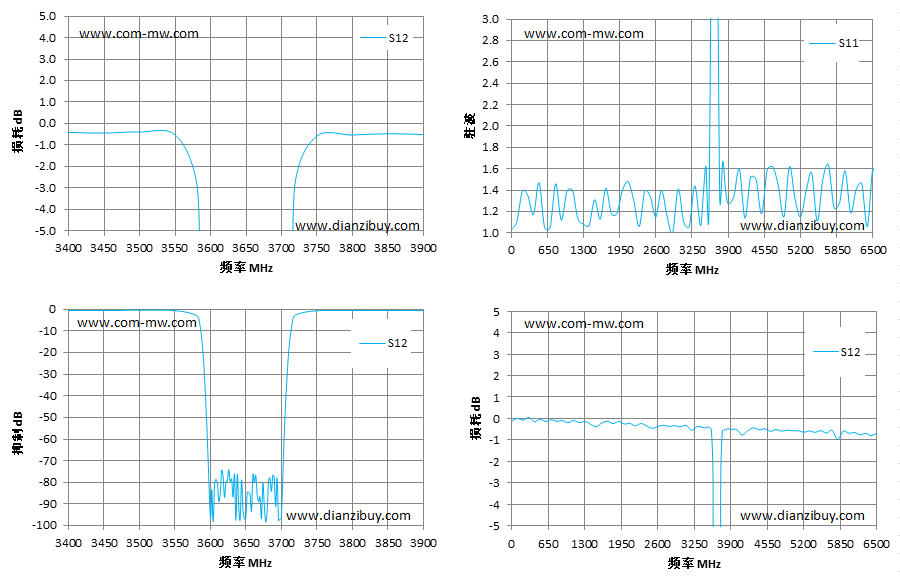

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3500 | -0.39 | 1.45 |
| 3580 | -2.67 | 1.39 |
| 3585 | -6.43 | 7.42 |
| 3590 | -21.37 | 18.85 |
| 3595 | -52.78 | 29.39 |
| 3600 | -95.64 | 37.2 |
| 3620 | -86.96 | 36.44 |
| 3650 | -96.62 | 38.12 |
| 3680 | -93.62 | 48.23 |
| 3700 | -96.47 | 47.23 |
| 3705 | -50.66 | 28.77 |
| 3710 | -21.35 | 16.43 |
| 3715 | -7.01 | 8.35 |
| 3720 | -2.57 | 1.46 |
| 3800 | -0.53 | 1.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
