阻带频率3600~3800MHz, ≥60dB, 通带频率DC~3580MHz, 3820~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3600 | ~ | 3800 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3580 | MHz | |
| 通带频率 | 3820 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -140dBc@2*43dBm设计保证 |

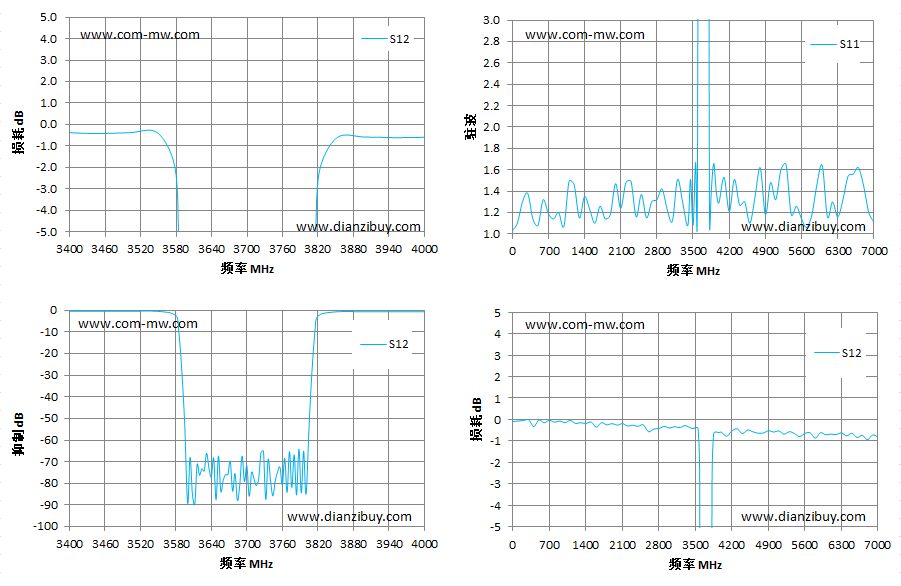

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3550 | -0.41 | 1.67 |
| 3580 | -2.34 | 1.46 |
| 3585 | -9.63 | 11.44 |
| 3590 | -27.36 | 18.75 |
| 3595 | -52.41 | 31.38 |
| 3600 | -99.23 | 44.31 |
| 3652 | -77.30 | 40.39 |
| 3700 | -81.78 | 49.65 |
| 3740 | -88.61 | 47.64 |
| 3800 | -95.02 | 46.95 |
| 3805 | -54.72 | 34.41 |
| 3810 | -28.44 | 16.87 |
| 3815 | -9.96 | 10.33 |
| 3820 | -2.57 | 1.45 |
| 3850 | -0.65 | 1.63 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
