阻带频率3690~3710MHz, ≥50dB, 通带频率DC~3680MHz, 3720~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3690 | ~ | 3710 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3680 | MHz | |
| 通带频率 | 3720 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

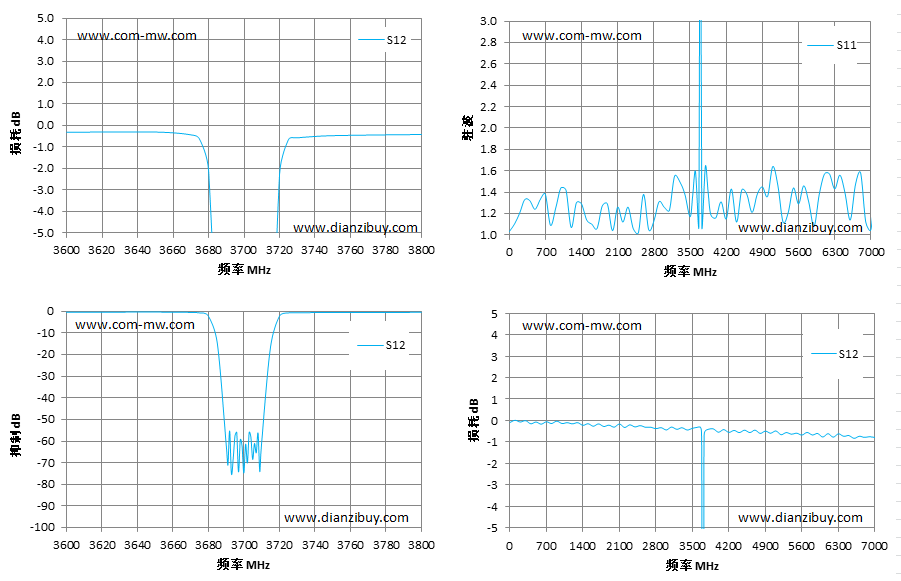

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3600 | -0.31 | 1.36 |
| 3670 | -0.43 | 1.29 |
| 3675 | -0.65 | 1.34 |
| 3680 | -2.11 | 1.38 |
| 3685 | -14.28 | 15.44 |
| 3690 | -60.84 | 36.04 |
| 3695 | -57.66 | 46.4 |
| 3700 | -74.77 | 34.17 |
| 3705 | -68.44 | 35.37 |
| 3710 | -61.14 | 43.65 |
| 3715 | -16.53 | 13.37 |
| 3720 | -2.27 | 1.44 |
| 3725 | -0.66 | 1.39 |
| 3730 | -0.57 | 1.32 |
| 3800 | -0.41 | 1.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
