阻带频率4100~4200MHz, ≥50dB, 通带频率DC~4050MHz, 4250~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4100 | ~ | 4200 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 4050 | MHz | |
| 通带频率 | 4250 | ~ | 8000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

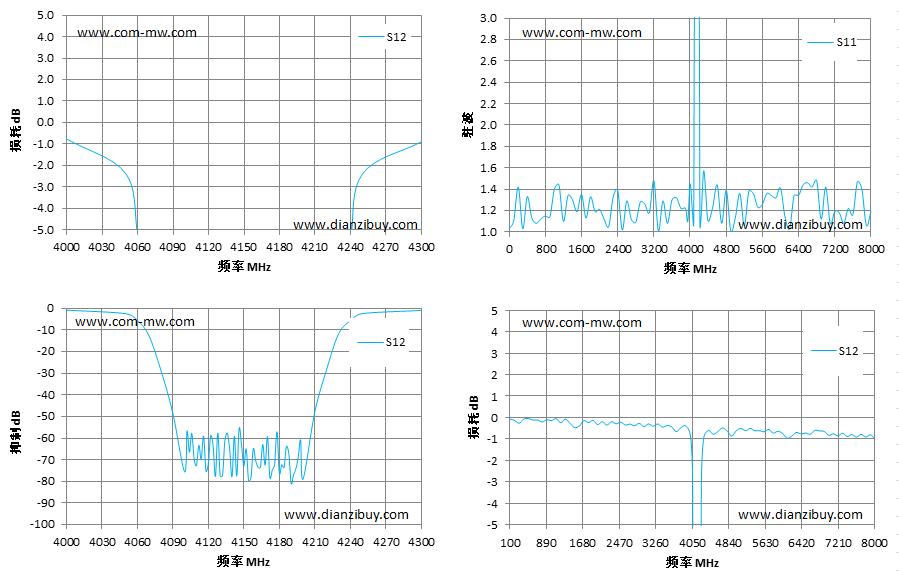

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4000 | -0.76 | 1.58 |
| 4050 | -2.38 | 1.37 |
| 4060 | -5.41 | 8.67 |
| 4070 | -12.75 | 13.66 |
| 4080 | -28.73 | 24.78 |
| 4100 | -75.60 | 38.74 |
| 4130 | -77.45 | 43.56 |
| 4150 | -72.99 | 32.55 |
| 4170 | -59.29 | 32.38 |
| 4200 | -78.98 | 41.93 |
| 4220 | -28.13 | 26.64 |
| 4230 | -11.76 | 15.78 |
| 4240 | -5.65 | 7.31 |
| 4250 | -2.4 | 1.36 |
| 4300 | -0.89 | 1.62 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
