阻带频率420~425MHz, ≥40dB, 通带频率DC~417.5MHz, 427.5~1000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 420 | ~ | 425 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 417.5 | MHz | |
| 通带频率 | 427.5 | ~ | 1000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

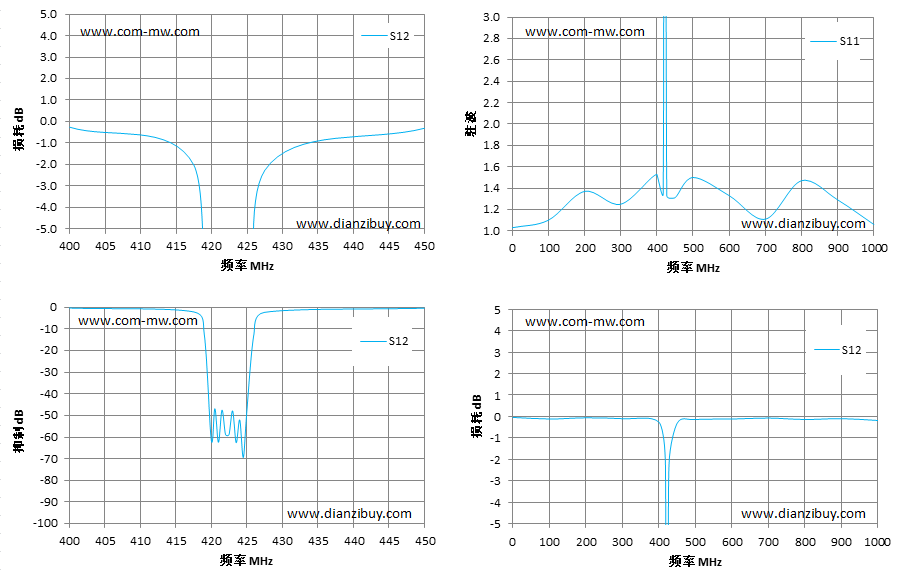

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 400 | -0.26 | 1.53 |
| 417.5 | -2.03 | 1.35 |
| 419 | -12.33 | 10.77 |
| 420 | -61.43 | 33.59 |
| 421 | -62.37 | 35.31 |
| 421.5 | -47.48 | 39.52 |
| 422 | -58.73 | 30.21 |
| 422.5 | -58.73 | 38.47 |
| 423 | -47.83 | 31.18 |
| 423.5 | -62.53 | 35.86 |
| 424 | -52.03 | 33.57 |
| 425 | -48.09 | 33.53 |
| 426 | -12.39 | 11.41 |
| 427.5 | -2.27 | 1.33 |
| 450 | -0.31 | 1.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
