阻带频率4650~4750MHz, ≥60dB, 通带频率DC~4630MHz, 4770~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4650 | ~ | 4750 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 4630 | MHz | |
| 通带频率 | 4770 | ~ | 7000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

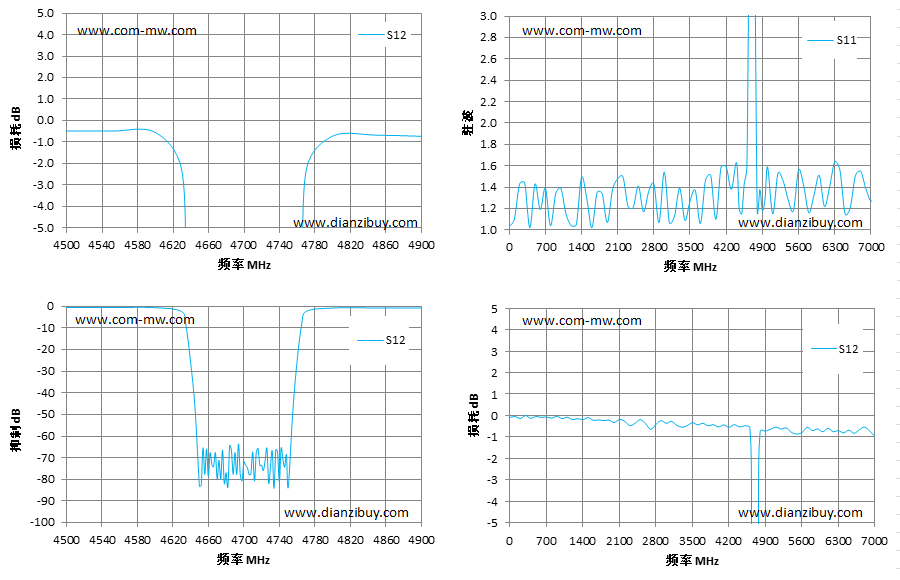

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4600 | -0.55 | 1.41 |
| 4630 | -2.37 | 1.39 |
| 4635 | -9.47 | 10.63 |
| 4640 | -25.66 | 14.57 |
| 4645 | -46.86 | 27.81 |
| 4650 | -83.14 | 33.64 |
| 4660 | -78.55 | 45.73 |
| 4690 | -67.57 | 33.82 |
| 4720 | -73.41 | 48.69 |
| 4750 | -83.63 | 31.28 |
| 4755 | -49.51 | 27.87 |
| 4760 | -25.24 | 16.83 |
| 4765 | -8.76 | 7.48 |
| 4770 | -2.31 | 1.41 |
| 4800 | -0.72 | 1.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
