阻带频率4650~4750MHz, ≥70dB, 通带频率DC~4620MHz, 4780~7000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4650 | ~ | 4750 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 4620 | MHz | |
| 通带频率 | 4780 | ~ | 7000 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

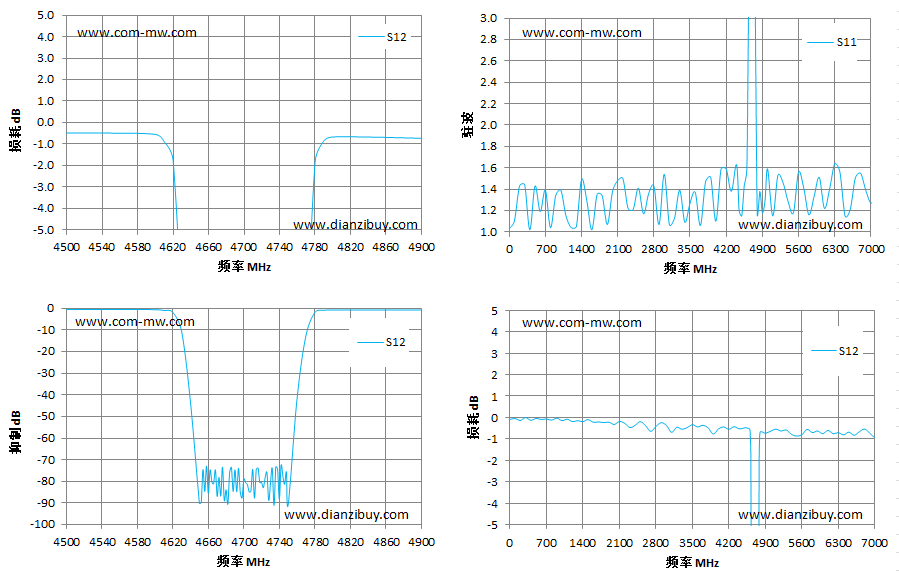

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4600 | -0.55 | 1.66 |
| 4610 | -0.89 | 1.51 |
| 4620 | -1.76 | 1.46 |
| 4630 | -10.72 | 10.68 |
| 4640 | -43.72 | 24.74 |
| 4650 | -90.14 | 47.48 |
| 4680 | -83.85 | 31.93 |
| 4700 | -78.95 | 45.73 |
| 4720 | -80.41 | 36.43 |
| 4750 | -90.64 | 49.45 |
| 4760 | -41.46 | 28.76 |
| 4770 | -12.47 | 11.31 |
| 4780 | -1.84 | 1.66 |
| 4790 | -0.85 | 1.38 |
| 4800 | -0.67 | 1.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
