阻带频率4650~4750MHz, ≥50dB, 通带频率DC~4600MHz, 4800~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4650 | ~ | 4750 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 4600 | MHz | |
| 通带频率 | 4800 | ~ | 8000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

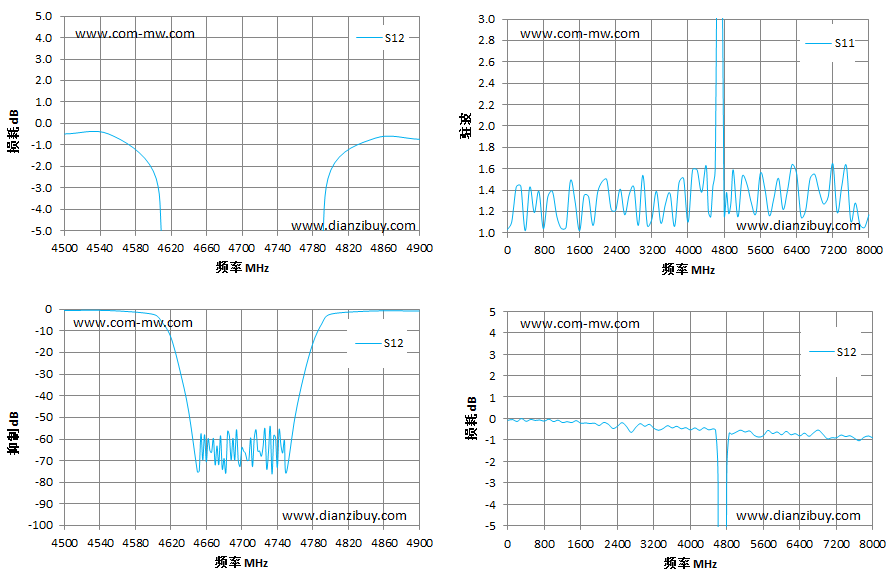

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4500 | -0.48 | 1.46 |
| 4600 | -2.22 | 1.58 |
| 4610 | -5.85 | 6.26 |
| 4620 | -12.77 | 15.37 |
| 4630 | -27.76 | 21.34 |
| 4650 | -75.14 | 42.31 |
| 4670 | -71.94 | 35.81 |
| 4700 | -63.95 | 44.67 |
| 4730 | -65.96 | 42.42 |
| 4750 | -75.63 | 32.1 |
| 4770 | -30.38 | 25.61 |
| 4780 | -15.66 | 17.74 |
| 4790 | -6.64 | 8.36 |
| 4800 | -2.17 | 1.33 |
| 4900 | -0.73 | 1.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
