阻带频率4650~4770MHz, ≥50dB, 通带频率DC~4640MHz, 4780~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4650 | ~ | 4770 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 4640 | MHz | |
| 通带频率 | 4780 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

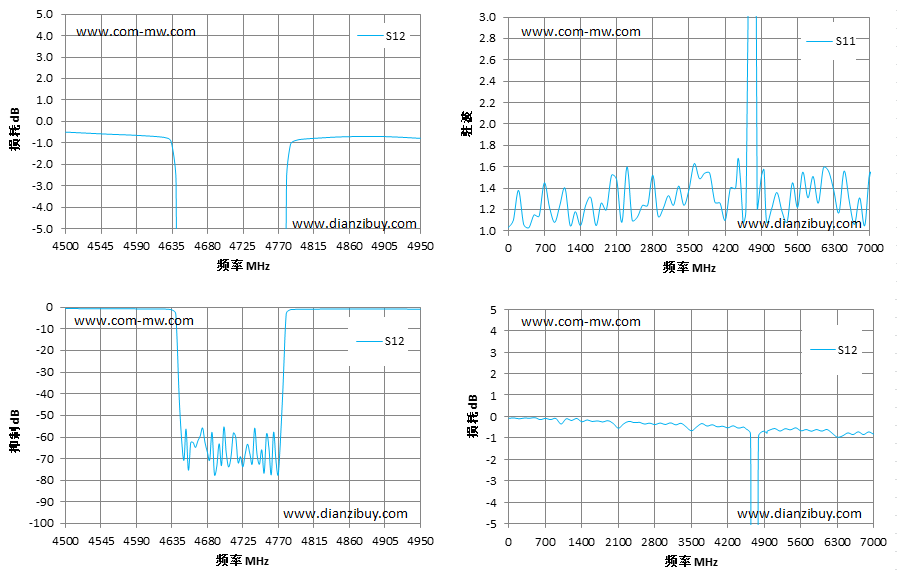

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4500 | -0.49 | 1.29 |
| 4600 | -0.66 | 1.44 |
| 4630 | -0.78 | 1.36 |
| 4640 | -2.83 | 1.47 |
| 4645 | -46.3 | 29.79 |
| 4650 | -70.69 | 38.74 |
| 4680 | -66.77 | 34.51 |
| 4710 | -69.08 | 33.77 |
| 4740 | -55.79 | 40.08 |
| 4770 | -76.94 | 44.23 |
| 4775 | -43.86 | 27.76 |
| 4780 | -2.81 | 1.45 |
| 4790 | -0.9 | 1.36 |
| 4800 | -0.82 | 1.27 |
| 4900 | -0.69 | 1.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
