阻带频率4650~4770MHz, ≥50dB, 通带频率DC~4600MHz, 4820~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
---高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4650 | ~ | 4770 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 4600 | MHz | |
| 通带频率 | 4820 | ~ | 8000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

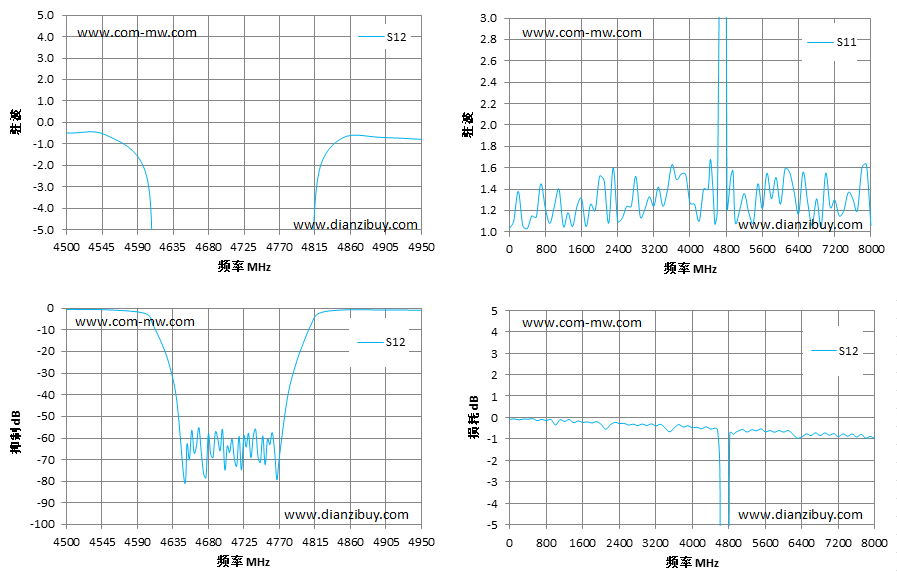

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4500 | -0.49 | 1.46 |
| 4600 | -2.31 | 1.31 |
| 4610 | -7.65 | 7.47 |
| 4630 | -25.41 | 13.45 |
| 4640 | -42.47 | 21.77 |
| 4650 | -80.62 | 47.16 |
| 4680 | -58.14 | 36.92 |
| 4710 | -60.34 | 31.31 |
| 4740 | -55.98 | 46.82 |
| 4770 | -68.73 | 49.15 |
| 4780 | -41.77 | 26.74 |
| 4790 | -26.78 | 14.75 |
| 4800 | -16.38 | 10.46 |
| 4820 | -2.28 | 1.45 |
| 4900 | -0.69 | 1.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
