阻带频率4700~5000MHz, ≥50dB, 通带频率DC~4680MHz, 5020~7000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4700 | ~ | 5000 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 4680 | MHz | |
| 通带频率 | 5020 | ~ | 7000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

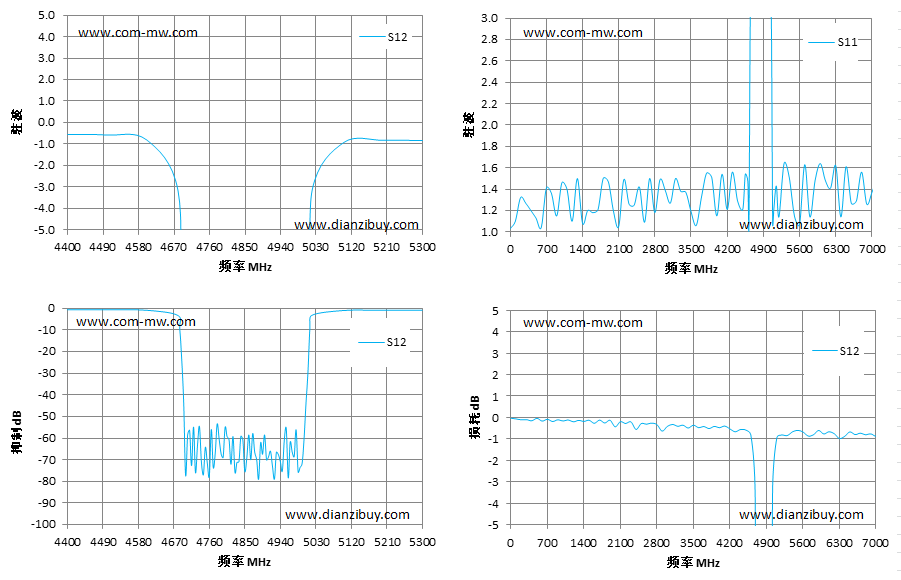

| 频率 MHz | S12 损耗 | S11 驻波 |
|---|---|---|
| 4600 | -0.8 | 1.28 |
| 4680 | -3.18 | 1.39 |
| 4685 | -9.46 | 7.38 |
| 4690 | -23.27 | 19.74 |
| 4695 | -43.51 | 28.78 |
| 4700 | -77.33 | 33.01 |
| 4740 | -71.20 | 40.07 |
| 4820 | -59.19 | 39.11 |
| 4920 | -72.83 | 45.94 |
| 5000 | -60.80 | 48.55 |
| 5005 | -43.86 | 29.86 |
| 5010 | -29.63 | 16.84 |
| 5015 | -8.86 | 6.68 |
| 5020 | -3.16 | 1.45 |
| 5100 | -0.93 | 1.68 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
