阻带频率4700~5000MHz, ≥50dB, 通带频率DC~4620MHz, 5080~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4700 | ~ | 5000 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 4620 | MHz | |
| 通带频率 | 5080 | ~ | 8000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

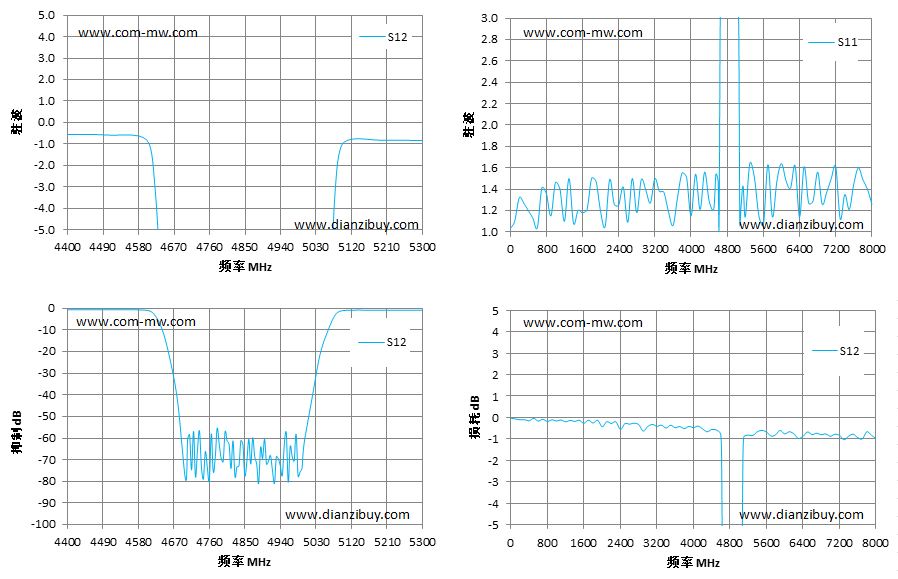

| 频率 MHz | S12 损耗 | S11 驻波 |
|---|---|---|
| 4600 | -0.8 | 1.52 |
| 4620 | -2.67 | 1.41 |
| 4640 | -9.46 | 10.33 |
| 4660 | -23.27 | 16.58 |
| 4680 | -43.51 | 26.56 |
| 4700 | -79.33 | 39.22 |
| 4720 | -56.84 | 36.42 |
| 4800 | -56.91 | 32.52 |
| 4940 | -72.91 | 42.9 |
| 5000 | -62.80 | 32.6 |
| 5020 | -41.78 | 28.76 |
| 5040 | -21.74 | 14.56 |
| 5060 | -10.58 | 8.48 |
| 5080 | -2.78 | 1.51 |
| 5100 | -0.93 | 1.37 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
