阻带频率4840~4940MHz, ≥60dB, 通带频率DC~4820MHz, 4960~7000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4840 | ~ | 4940 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 4820 | MHz | |
| 通带频率 | 4960 | ~ | 7000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

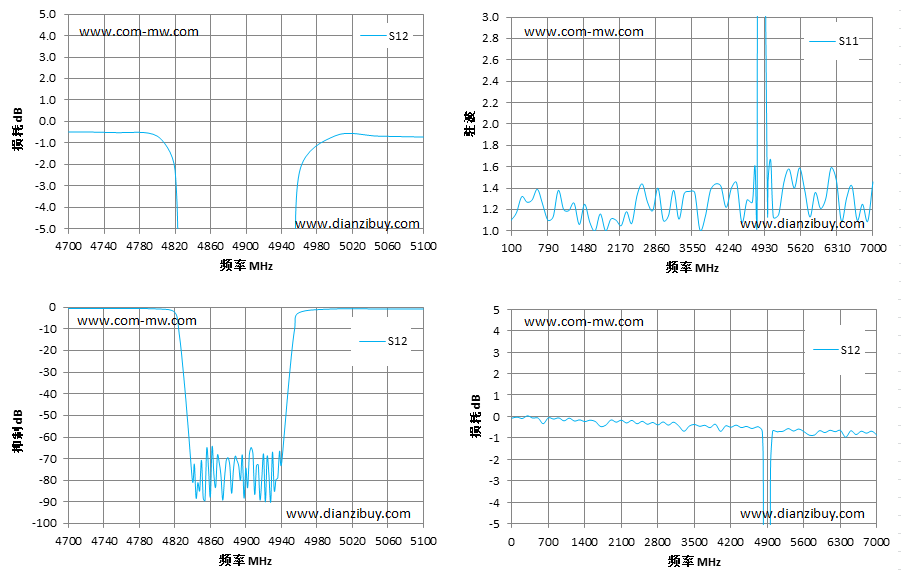

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4800 | -0.68 | 1.37 |
| 4820 | -2.29 | 1.19 |
| 4825 | -12.356 | 9.28 |
| 4830 | -31.654 | 16.77 |
| 4835 | -55.35 | 33.47 |
| 4840 | -80.54 | 49.53 |
| 4880 | -69.43 | 41.47 |
| 4900 | -74.21 | 32.02 |
| 4920 | -67.88 | 42.04 |
| 4940 | -72.78 | 38.14 |
| 4945 | -50.36 | 28.36 |
| 4950 | -27.64 | 18.43 |
| 4955 | -9.76 | 6.88 |
| 4960 | -2.38 | 1.38 |
| 5000 | -0.67 | 1.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
