阻带频率4840~4940MHz, ≥50dB, 通带频率DC~4790MHz, 4990~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4840 | ~ | 4940 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 4790 | MHz | |
| 通带频率 | 4990 | ~ | 8000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

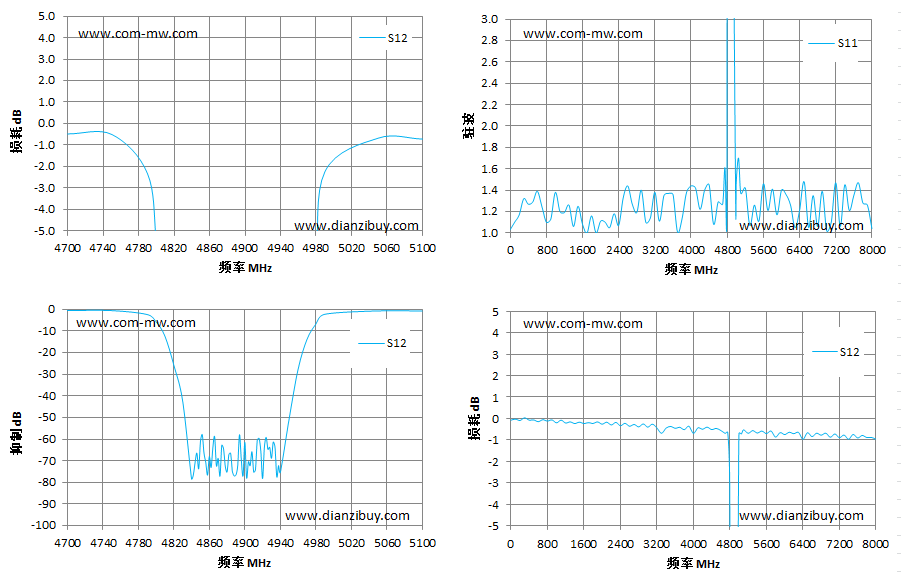

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4700 | -0.48 | 1.38 |
| 4790 | -2.33 | 1.31 |
| 4810 | -12.35 | 7.78 |
| 4820 | -25.74 | 9.65 |
| 4830 | -42.38 | 18.68 |
| 4840 | -78.33 | 34.51 |
| 4850 | -61.12 | 35.23 |
| 4880 | -75.14 | 45.51 |
| 4910 | -75.22 | 46.97 |
| 4940 | -75.29 | 38.08 |
| 4960 | -27.64 | 16.34 |
| 4970 | -13.85 | 9.47 |
| 4980 | -6.78 | 4.78 |
| 4990 | -2.24 | 1.36 |
| 5100 | -0.72 | 1.4 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
