阻带频率4890~5010MHz, ≥70dB, 通带频率DC~4870MHz, 5030~6500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4890 | ~ | 5010 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 4870 | MHz | |
| 通带频率 | 5030 | ~ | 6500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

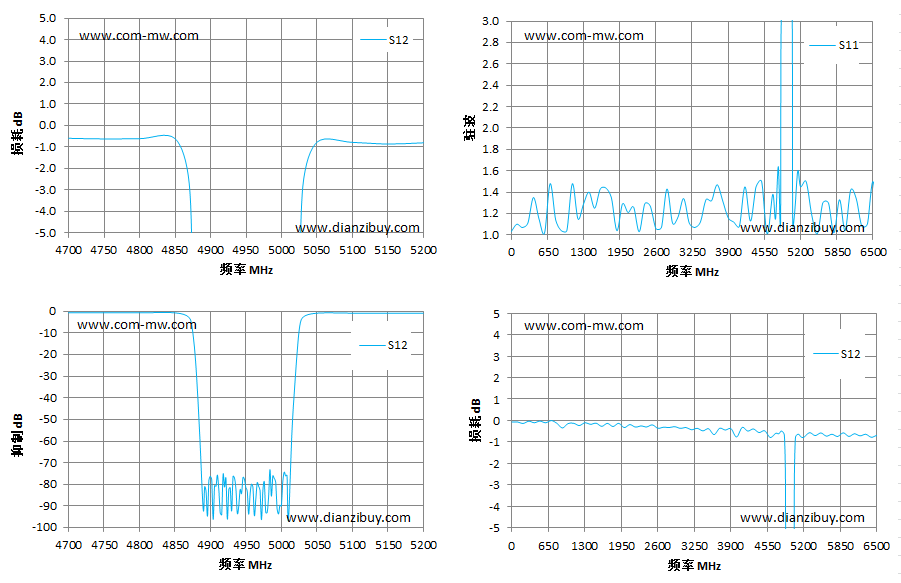

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4800 | -0.61 | 1.03 |
| 4870 | -2.74 | 1.03 |
| 4875 | -8.86 | 1.1 |
| 4880 | -26.61 | 1.07 |
| 4885 | -56.78 | 1.07 |
| 4890 | -91.65 | 48.76 |
| 4920 | -81.22 | 43.35 |
| 4950 | -81.35 | 44.56 |
| 4980 | -93.12 | 50.05 |
| 5010 | -96.62 | 49.62 |
| 5015 | -55.41 | 26.36 |
| 5020 | -28.88 | 14.47 |
| 5025 | -8.86 | 5.78 |
| 5030 | -2.81 | 1.36 |
| 5100 | -0.78 | 1.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
