阻带频率4890~5010MHz, ≥50dB, 通带频率DC~5840MHz, 5060~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4890 | ~ | 5010 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 5840 | MHz | |
| 通带频率 | 5060 | ~ | 8000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

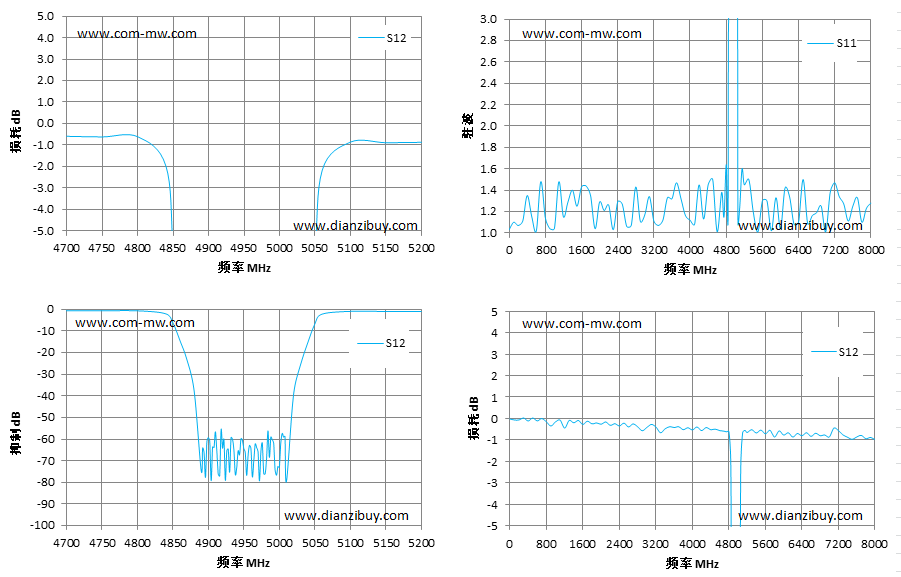

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4700 | -0.59 | 1.44 |
| 4840 | -1.99 | 1.26 |
| 4850 | -6.07 | 5.37 |
| 4860 | -14.33 | 13.08 |
| 4880 | -37.56 | 25.67 |
| 4890 | -74.65 | 44.32 |
| 4920 | -64.22 | 41.43 |
| 4950 | -64.35 | 38.78 |
| 4980 | -76.12 | 46.47 |
| 5010 | -79.62 | 35.31 |
| 5020 | -39.41 | 16.64 |
| 5040 | -15.41 | 9.66 |
| 5050 | -6.68 | 4.33 |
| 5060 | -2.18 | 1.21 |
| 5200 | -0.87 | 1.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
