阻带频率4900~4960MHz, ≥50dB, 通带频率DC~4850MHz, 5010~8000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低阻抗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4900 | ~ | 4960 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 4850 | MHz | |
| 通带频率 | 5010 | ~ | 8000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

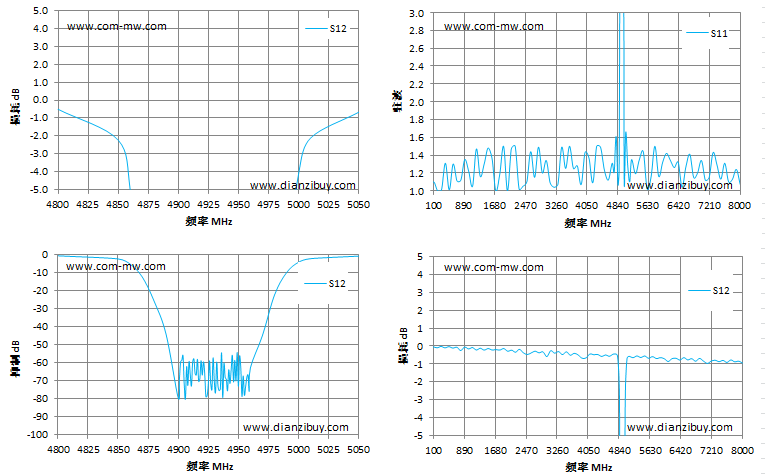

| 频率 MHz | S12 损耗 dB | S11 驻波 | |
|---|---|---|---|
| 4800 | -0.51 | 1.44 | |
| 4850 | -2.24 | 1.28 | |
| 4860 | -5.07 | 4.29 | |
| 4870 | -12.14 | 9.76 | |
| 4890 | -44.31 | 13.37 | |
| 4900 | -79.32 | 33.75 | |
| 4915 | -66.71 | 48.36 | |
| 4930 | -70.08 | 35.41 | |
| 4945 | -55.73 | 38.78 | |
| 4960 | -62.64 | 26.85 | |
| 4970 | -44.77 | 12.48 | |
| 4990 | -9.86 | 8.36 | |
| 5000 | -4.08 | 4.47 | |
| 5010 | -2.11 | 1.32 | |
| 5050 | -0.67 | 1.54 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
