阻带频率5150~5875MHz, ≥50dB, 通带频率DC~5100MHz, 5925~6500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5150 | ~ | 5875 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 5100 | MHz | |
| 通带频率 | 5925 | ~ | 6500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

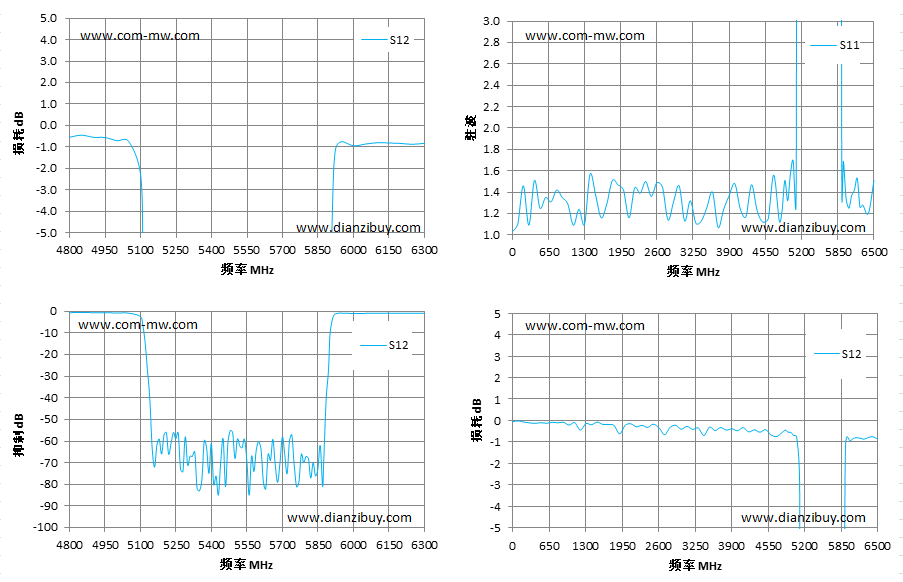

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4800 | -0.54 | 1.13 |
| 4900 | -0.54 | 1.57 |
| 5050 | -0.74 | 1.42 |
| 5100 | -2.29 | 1.28 |
| 5120 | -14.00 | 11.37 |
| 5140 | -40.05 | 25.76 |
| 5150 | -62.91 | 22.49 |
| 5400 | -61.06 | 28.96 |
| 5550 | -68.93 | 41.81 |
| 5885 | -40.97 | 16.72 |
| 5900 | -12.9 | 11.34 |
| 5905 | -7.07 | 4.28 |
| 5915 | -2.33 | 1.34 |
| 5950 | -0.74 | 1.42 |
| 6300 | -0.81988522384907 | 1.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
