阻带频率5150~5925MHz, ≥50dB, 通带频率DC~5100MHz, 5975~6500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5150 | ~ | 5925 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 5100 | MHz | |
| 通带频率 | 5975 | ~ | 6500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |

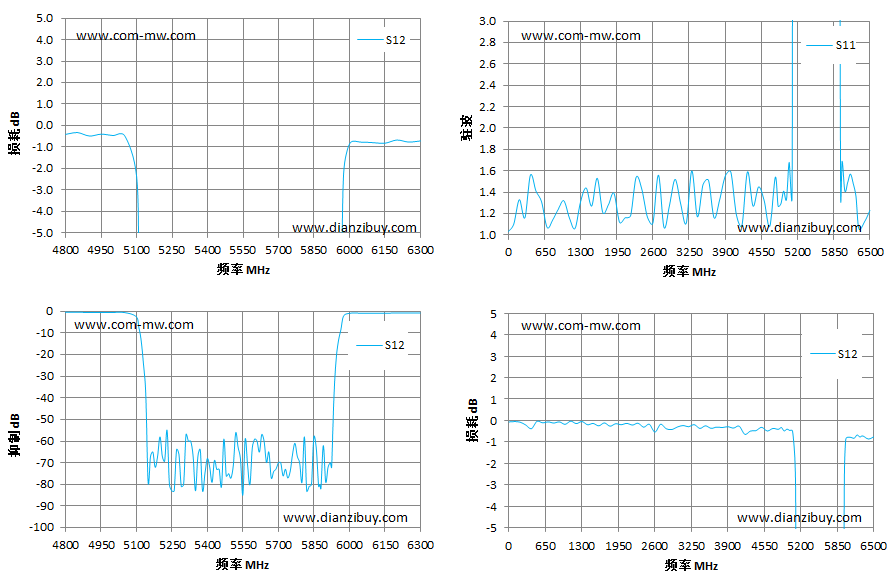

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4800 | -0.40 | 1.54 |
| 4950 | -0.39 | 1.41 |
| 5100 | -2.36 | 1.35 |
| 5120 | -13.01 | 7.24 |
| 5140 | -38.07 | 22.71 |
| 5150 | -78.99 | 37.44 |
| 5240 | -80.09 | 38.52 |
| 5330 | -59.97 | 49.71 |
| 5510 | -70.94 | 30.9 |
| 5925 | -72.09 | 43.17 |
| 5945 | -21.04 | 17.43 |
| 5965 | -8.03 | 9.74 |
| 5975 | -2.23 | 1.34 |
| 6150 | -0.81 | 1.41 |
| 6300 | -0.71 | 1.23 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
