阻带频率5250~5350MHz, ≥50dB, 通带频率DC~5230MHz, 5370~7000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5250 | ~ | 5350 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 5230 | MHz | |
| 通带频率 | 5370 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |

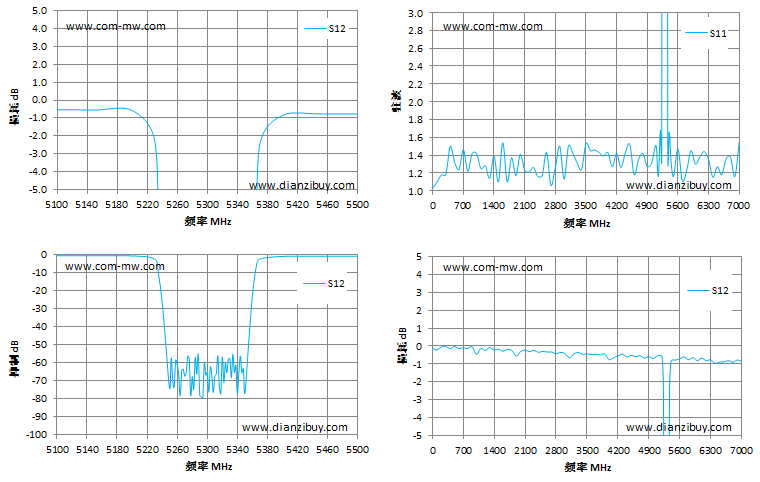

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 5100 | -0.53 | 1.53 |
| 5230 | -2.31 | 1.26 |
| 5235 | -10.39 | 4.35 |
| 5240 | -26.38 | 7.62 |
| 5245 | -50.34 | 14.35 |
| 5250 | -74.46 | 33.15 |
| 5280 | -67.54 | 35.34 |
| 5300 | -65.36 | 28.31 |
| 5320 | -56.74 | 26.41 |
| 5350 | -76.80 | 33.14 |
| 5355 | -48.88 | 16.25 |
| 5360 | -22.46 | 8.34 |
| 5365 | -6.68 | 4.31 |
| 5370 | -2.38 | 1.31 |
| 5500 | -0.78 | 1.44 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
