阻带频率5570~5610MHz, ≥50dB, 通带频率DC~5420MHz, 5760~18000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5570 | ~ | 5610 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 5420 | MHz | |
| 通带频率 | 5760 | ~ | 18000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

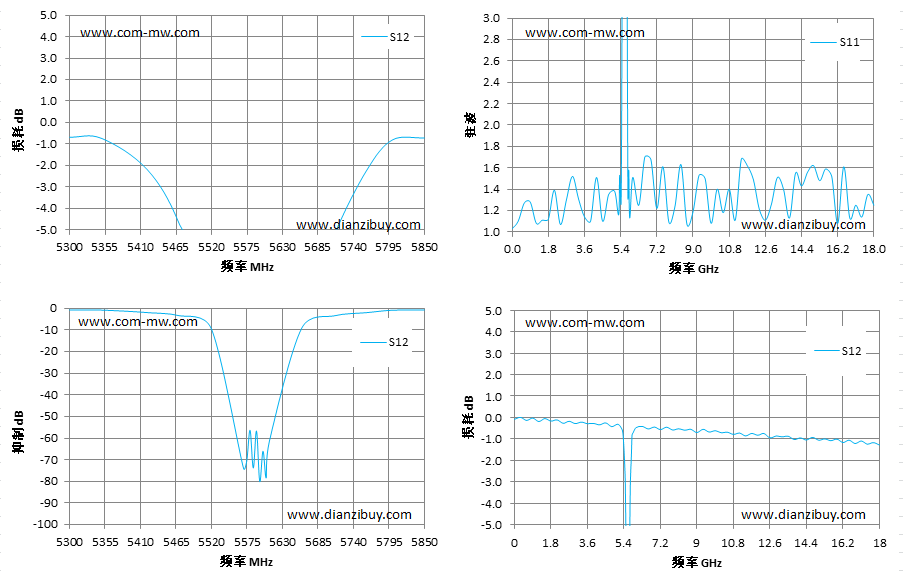

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 5300 | -0.68 | 1.16 |
| 5350 | -0.74 | 1.53 |
| 5420 | -1.87 | 1.28 |
| 5470 | -3.33 | 3.32 |
| 5520 | -9.36 | 10.41 |
| 5570 | -74.03 | 34.97 |
| 5580 | -56.30 | 32.06 |
| 5590 | -56.66 | 41.45 |
| 5600 | -66.01 | 33.3 |
| 5610 | -61.30 | 38.46 |
| 5660 | -9.14 | 11.21 |
| 5710 | -3.41 | 4.33 |
| 5760 | -1.93 | 1.33 |
| 5800 | -0.81 | 1.58 |
| 5850 | -0.71 | 1.13 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
