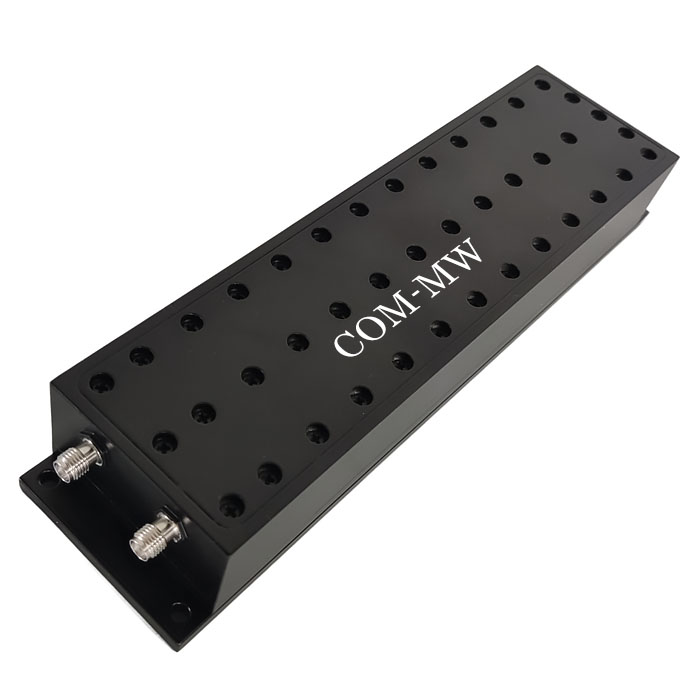

阻带频率5570~5610MHz, ≥50dB, 通带频率DC~5520MHz, 5660~10000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5570 | ~ | 5610 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 5520 | MHz | |
| 通带频率 | 5660 | ~ | 10000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |

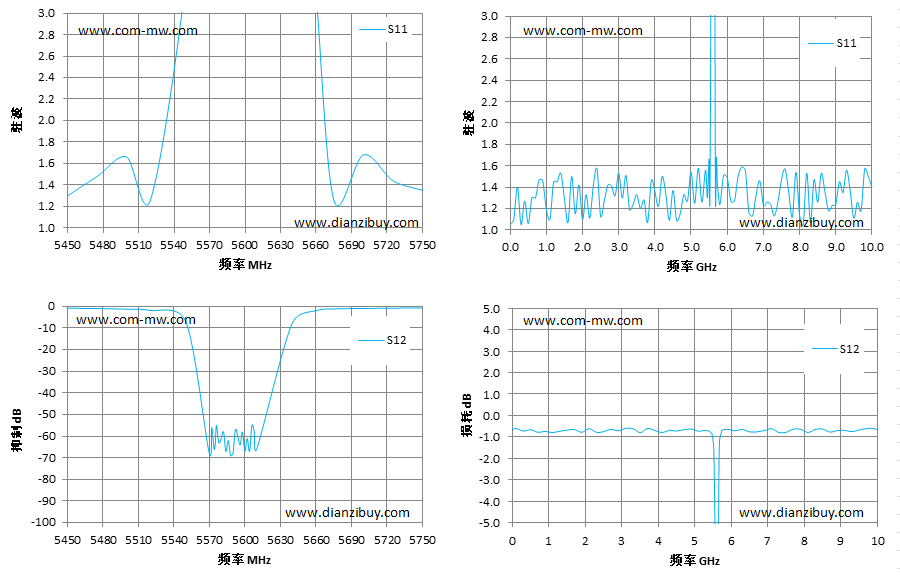

| 频率 MHz | S11 驻波 | S12 抑制 dB |
|---|---|---|
| 5450 | 1.3 | -0.81 |
| 5500 | 1.66 | -1.24 |
| 5550 | 3.31 | -6.88 |
| 5570 | 5.88 | -68 |
| 5575 | 5.71 | -64 |
| 5610 | 6.24 | -66 |
| 5625 | 4.38 | -48 |
| 5650 | 4.24 | -7.79 |
| 5675 | 1.26 | -1.14 |
| 5700 | 1.68 | -0.92 |
| 5750 | 1.35 | -0.68 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
