阻带频率5735~5840MHz, ≥40dB, 通带频率DC~5635MHz, 5940~18000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5735 | ~ | 5840 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 5635 | MHz | |
| 通带频率 | 5940 | ~ | 18000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

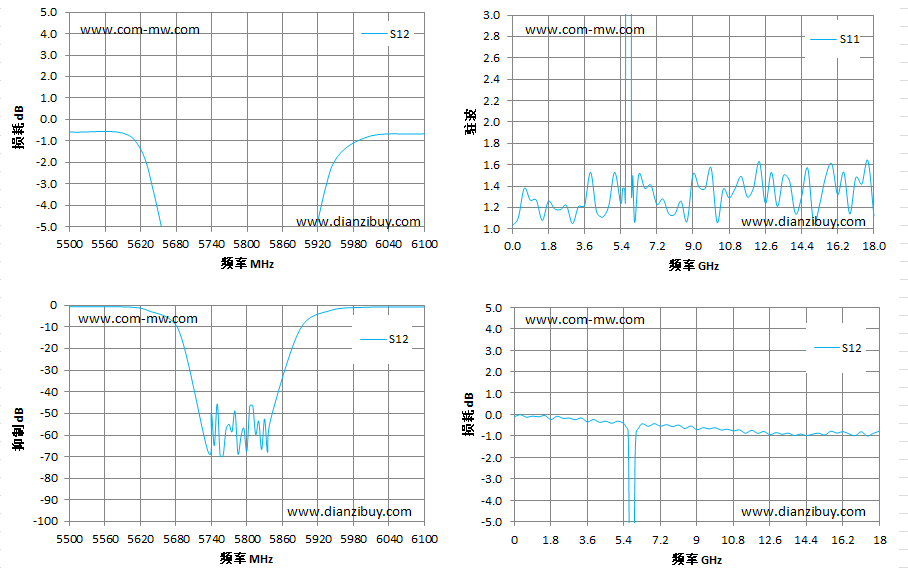

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 5500 | -0.58 | 1.38 |
| 5600 | -0.73 | 1.37 |
| 5635 | -2.56 | 1.25 |
| 5685 | -11.44 | 13.46 |
| 5735 | -53.81 | 33.84 |
| 5750 | -61.15 | 39.94 |
| 5760 | -69.08 | 42.9 |
| 5780 | -54.08 | 43.96 |
| 5800 | -50.76 | 36.35 |
| 5830 | -68.67 | 30.35 |
| 5840 | -62.99 | 33.75 |
| 5890 | -10.93 | 12.84 |
| 5940 | -2.44 | 1.5 |
| 6000 | -0.84 | 1.06 |
| 6100 | -0.66 | 1.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
