阻带频率5925~6425MHz, ≥50dB, 通带频率DC~5825MHz, 6525~18000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5925 | ~ | 6425 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 5825 | MHz | |
| 通带频率 | 6525 | ~ | 18000 | MHz | |
| 通带损耗 | 3.0 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

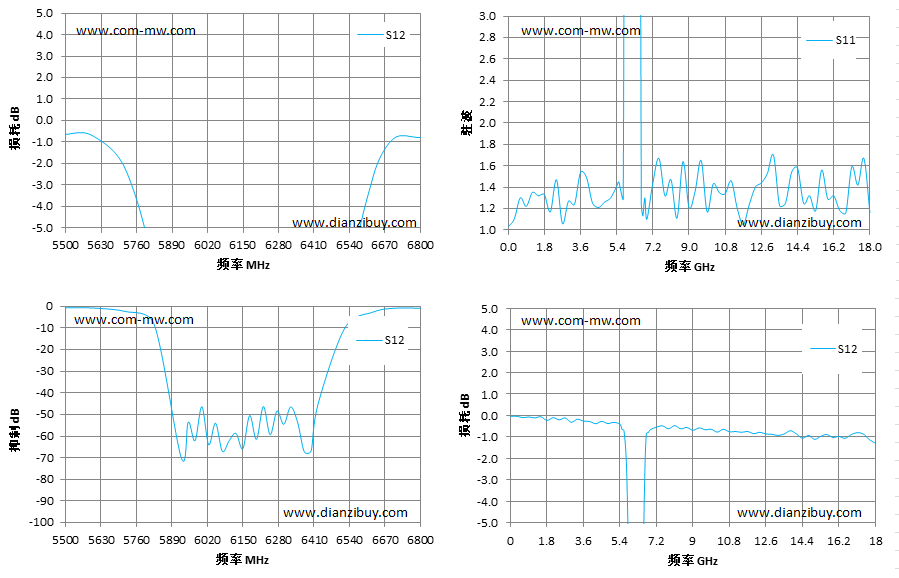

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 5500 | -0.64 | 1.45 |
| 5600 | -0.71 | 1.37 |
| 5725 | -2.44 | 1.29 |
| 5825 | -8.165 | 10.06 |
| 5925 | -70.06 | 46.56 |
| 6000 | -46.37 | 38.63 |
| 6100 | -62.10 | 38.84 |
| 6200 | -61.44 | 40.67 |
| 6300 | -54.51 | 45.81 |
| 6400 | -66.83 | 37.18 |
| 6425 | -45.36 | 44.03 |
| 6525 | -9.62 | 11.58 |
| 6625 | -2.67 | 1.24 |
| 6700 | -0.85 | 1.13 |
| 6800 | -0.79 | 1.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
