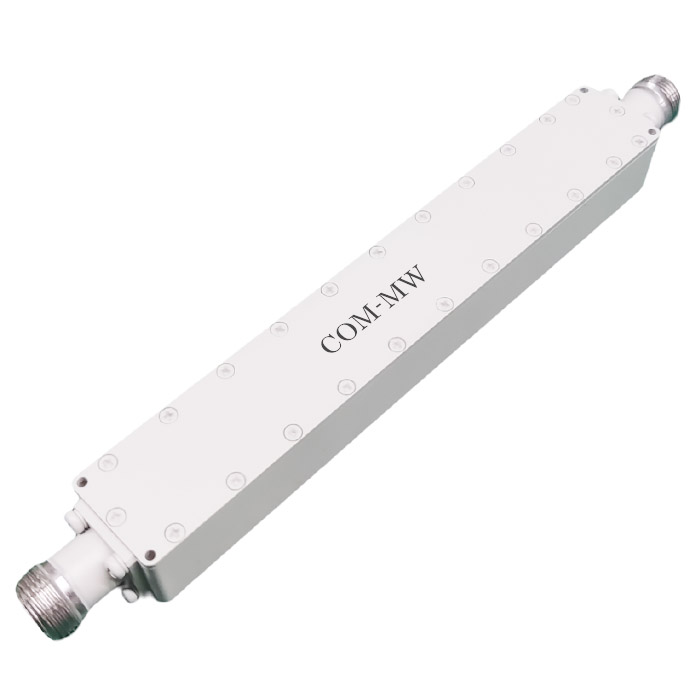

阻带频率~748MHz, ≥60dB, 通带频率DC~633MHz, 778~3000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 663 | ~ | 748 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 633 | MHz | |
| 通带频率 | 778 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀镍 |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

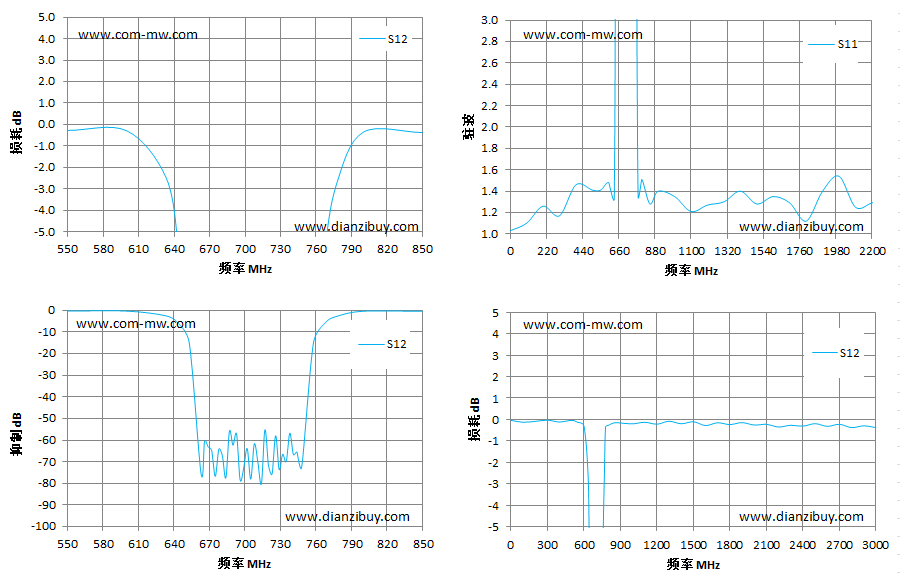

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 550 | -0.27 | 1.41 |
| 600 | -0.29 | 1.48 |
| 633 | -2.44 | 1.33 |
| 643 | -5.53 | 6.68 |
| 653 | -14.77 | 16.72 |
| 663 | -75.45 | 49.3 |
| 675 | -76.73 | 43.87 |
| 690 | -62.28 | 44.55 |
| 720 | -71.66 | 42.89 |
| 748 | -72.46 | 49.68 |
| 758 | -14.85 | 15.35 |
| 768 | -5.72 | 4.47 |
| 778 | -2.65 | 1.35 |
| 800 | -0.35 | 1.51 |
| 850 | -0.37 | 1.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
