阻带频率6875~7125MHz, ≥40dB, 通带频率DC~6725MHz, 7275~18000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 6875 | ~ | 7125 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 6725 | MHz | |
| 通带频率 | 7275 | ~ | 18000 | MHz | |
| 通带损耗 | 2.0 | dB | |||
| 通带驻波 | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -10~+45℃设计保证 |

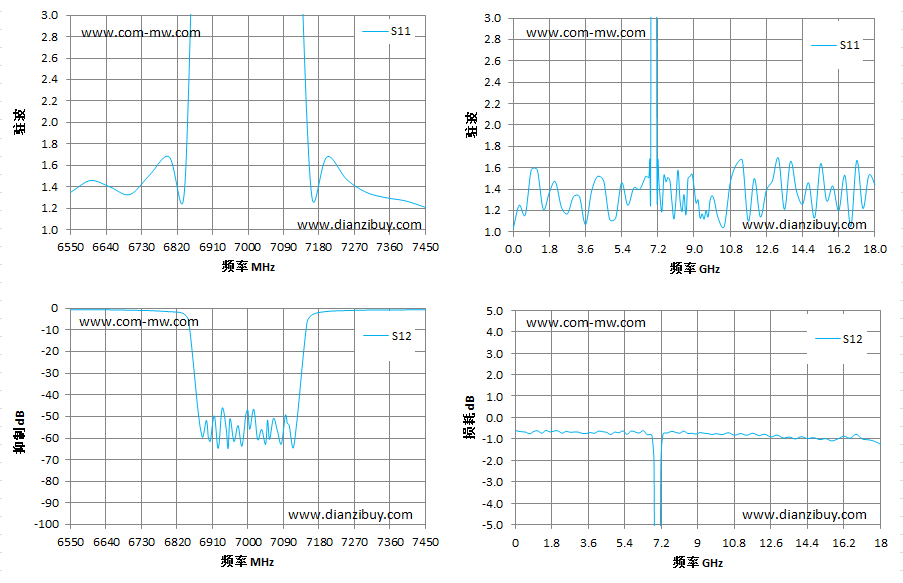

| 频率 MHz | S11 驻波 | S12 抑制 dB |
|---|---|---|
| 6550 | 1.35 | -0.55 |
| 6614 | 1.46 | -0.58 |
| 6679 | 1.4 | -0.65 |
| 6743 | 1.33 | -0.79 |
| 6807 | 1.68 | -1.47 |
| 6871 | 2.41 | -35.68 |
| 6936 | 5.68 | -45.78 |
| 7000 | 6.38 | -59.68 |
| 7064 | 5.77 | -61.33 |
| 7129 | 4.38 | -44.38 |
| 7193 | 1.26 | -13.64 |
| 7257 | 1.47 | -4.77 |
| 7321 | 1.35 | -0.85 |
| 7386 | 1.3 | -0.71 |
| 7450 | 1.21 | -0.63 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
