阻带频率703~733MHz, ≥60dB, 通带频率DC~693MHz, 743~3000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 703 | ~ | 733 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 693 | MHz | |
| 通带频率 | 743 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
板块具体内容

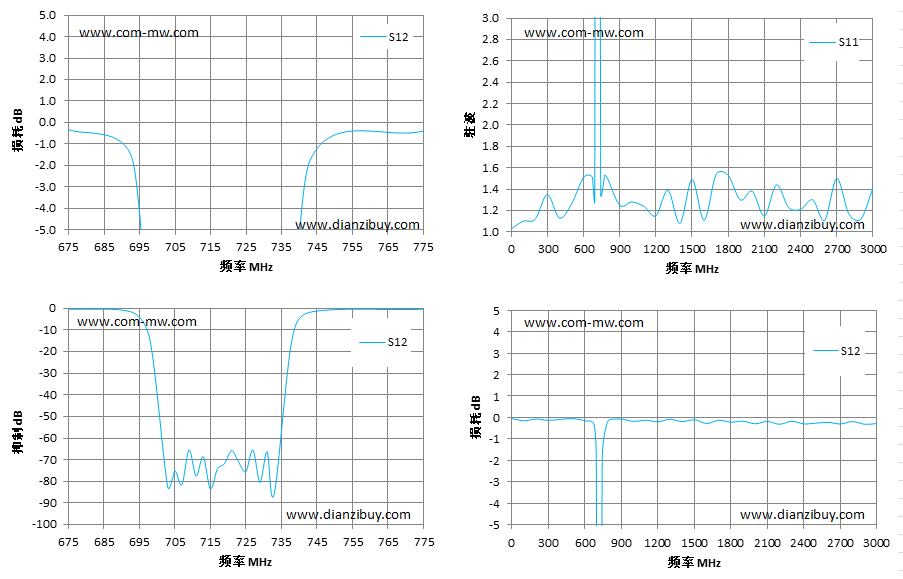

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 675 | -0.32 | 1.51 |
| 693 | -1.73 | 1.29 |
| 698 | -14.53 | 12.85 |
| 703 | -82.46 | 33.81 |
| 705 | -75.15 | 47.23 |
| 707 | -81.45 | 32.79 |
| 711 | -77.48 | 36.32 |
| 715 | -83.41 | 42.32 |
| 721 | -65.7 | 49.32 |
| 725 | -75.48 | 45.33 |
| 729 | -80.44 | 32.25 |
| 733 | -85.69 | 36.58 |
| 738 | -14.38 | 11.78 |
| 743 | -1.77 | 1.35 |
| 775 | -0.39 | 1.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
