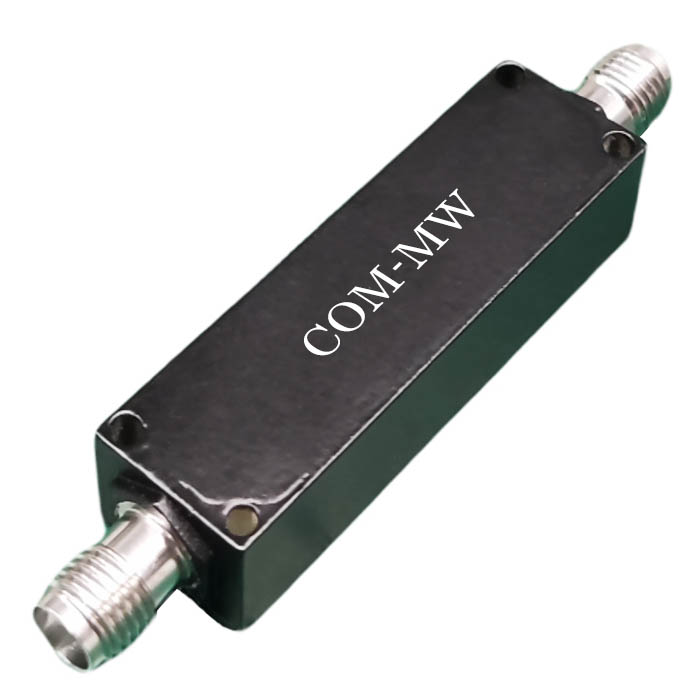

阻带频率717~783MHz, ≥50dB, 通带频率DC~687MHz, 813~3000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 717 | ~ | 783 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 687 | MHz | |
| 通带频率 | 813 | ~ | 3000 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

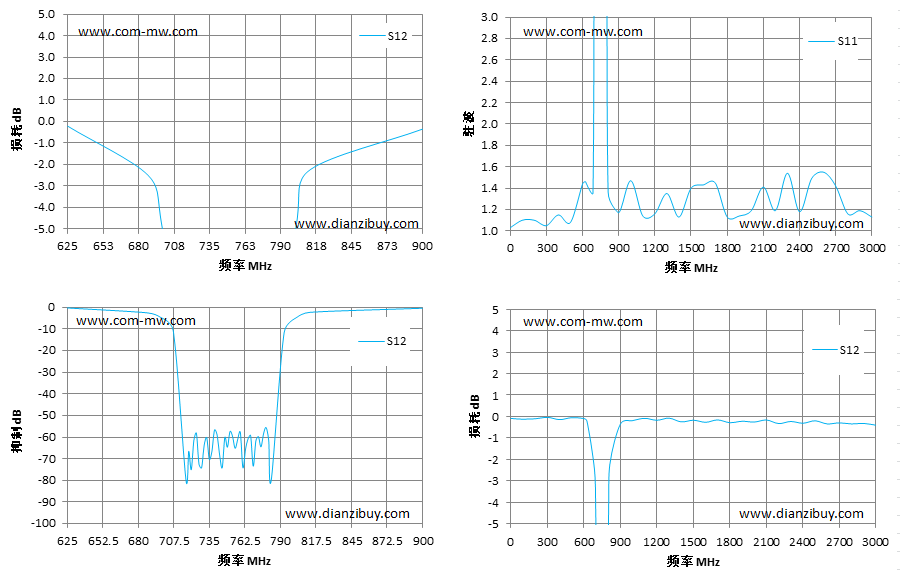

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 625 | -0.21 | 1.46 |
| 687 | -2.48 | 1.36 |
| 697 | -4.47 | 6.61 |
| 707 | -10.63 | 14.77 |
| 717 | -80.14 | 42.7 |
| 725 | -58.22 | 35.8 |
| 735 | -70.23 | 35.3 |
| 745 | -74.10 | 34.75 |
| 755 | -65.14 | 30.87 |
| 765 | -60.78 | 36.75 |
| 783 | -79.63 | 34.25 |
| 793 | -11.43 | 14.72 |
| 803 | -4.48 | 5.38 |
| 813 | -2.24 | 1.36 |
| 900 | -0.35 | 1.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
