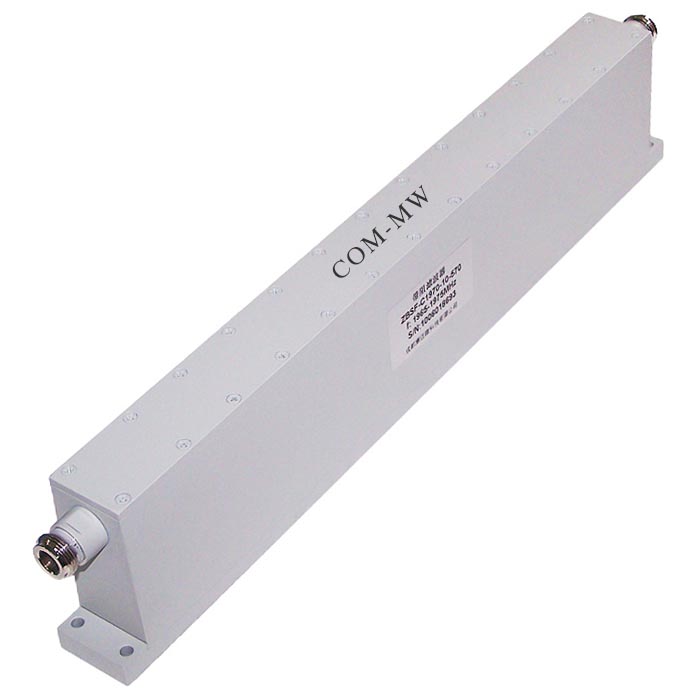

阻带频率746~756MHz, ≥40dB, 通带频率DC~736MHz, 766~2500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 746 | ~ | 756 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 736 | MHz | |
| 通带频率 | 766 | ~ | 2500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.6 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

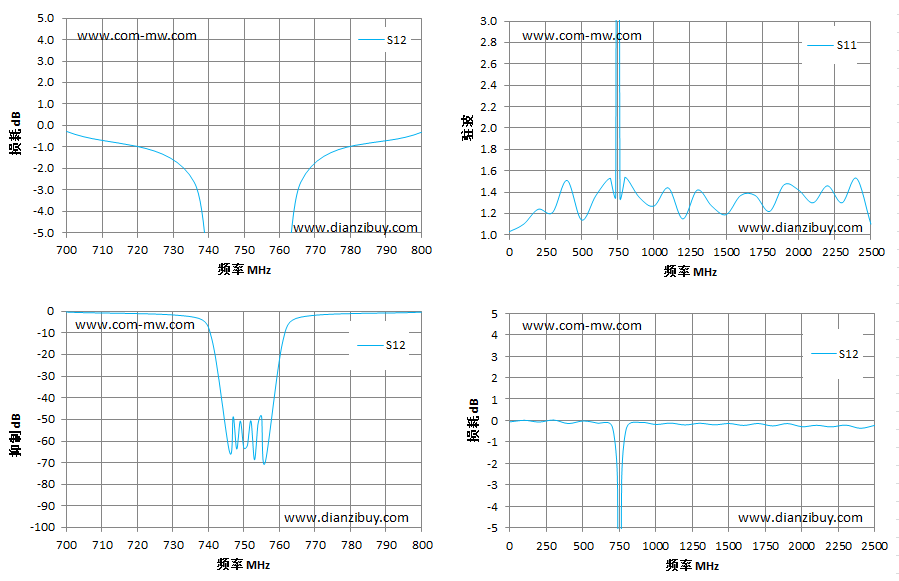

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 700 | -0.27 | 1.53 |
| 736 | -2.65 | 1.36 |
| 741 | -12.85 | 11.84 |
| 746 | -65.06 | 48.22 |
| 749 | -50.65 | 42.57 |
| 750 | -63.11 | 45.44 |
| 751 | -62.04 | 41.41 |
| 752 | -50.59 | 36.39 |
| 753 | -68.64 | 35.5 |
| 754 | -51.89 | 35.76 |
| 755 | -48.54 | 31.95 |
| 756 | -69.90 | 35.8 |
| 761 | -13.71 | 12.53 |
| 766 | -2.63 | 1.35 |
| 800 | -0.31 | 1.54 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
