阻带频率758~788MHz, ≥70dB, 通带频率DC~748MHz, 798~3000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 758 | ~ | 788 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 748 | MHz | |
| 通带频率 | 798 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀镍 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -140dBc@2*43dBm设计保证 |

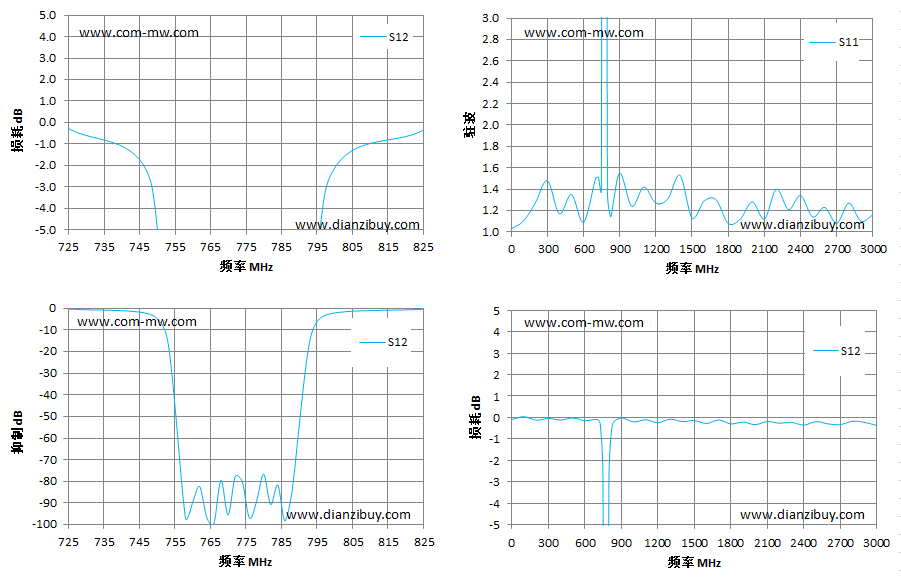

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 725 | -0.27 | 1.51 |
| 748 | -2.67 | 1.38 |
| 753 | -14.87 | 16.77 |
| 758 | -96.79 | 46.23 |
| 762 | -82.38 | 38.26 |
| 766 | -99.49 | 44.68 |
| 770 | -95.51 | 39.34 |
| 774 | -80.14 | 33.76 |
| 778 | -89.39 | 42.27 |
| 780 | -76.65 | 38.84 |
| 784 | -81.65 | 34.04 |
| 788 | -84.75 | 38.23 |
| 793 | -15.16 | 17.46 |
| 798 | -2.78 | 1.36 |
| 825 | -0.35 | 1.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
