阻带频率758~788MHz, ≥50dB, 通带频率DC~728MHz, 818~3000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 758 | ~ | 788 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 728 | MHz | |
| 通带频率 | 818 | ~ | 3000 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

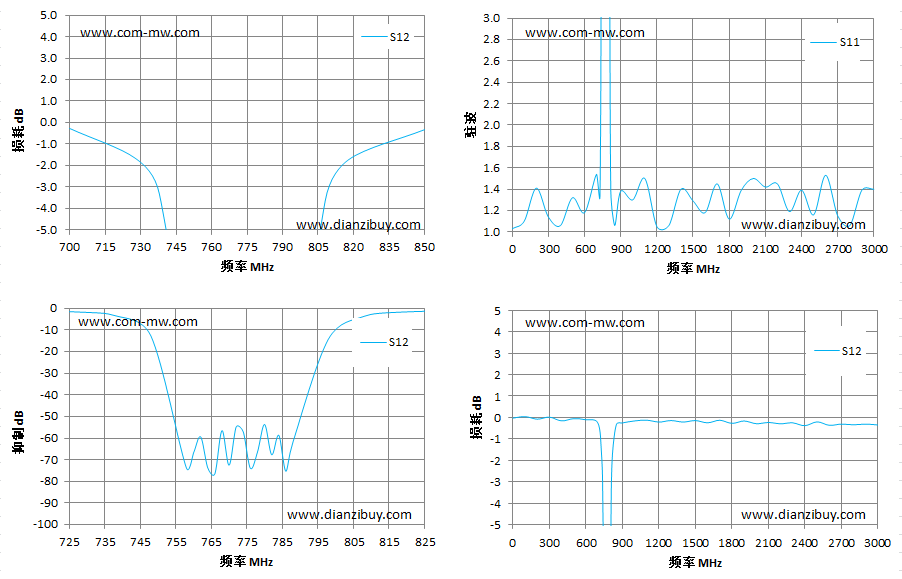

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 700 | -0.27 | 1.54 |
| 728 | -1.68 | 1.33 |
| 738 | -3.36 | 3.38 |
| 748 | -12.71 | 14.77 |
| 758 | -73.79 | 38.57 |
| 760 | -66.81 | 45.1 |
| 768 | -66.48 | 43.02 |
| 770 | -72.51 | 45.79 |
| 778 | -66.39 | 33.39 |
| 780 | -53.65 | 44.22 |
| 788 | -61.75 | 41.51 |
| 798 | -14.12 | 15.15 |
| 808 | -3.65 | 4.02 |
| 818 | -1.72 | 1.38 |
| 850 | -0.33 | 1.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
