阻带频率768~778MHz, ≥50dB, 通带频率DC~738MHz, 808~3300MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 768 | ~ | 778 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 738 | MHz | |
| 通带频率 | 808 | ~ | 3300 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

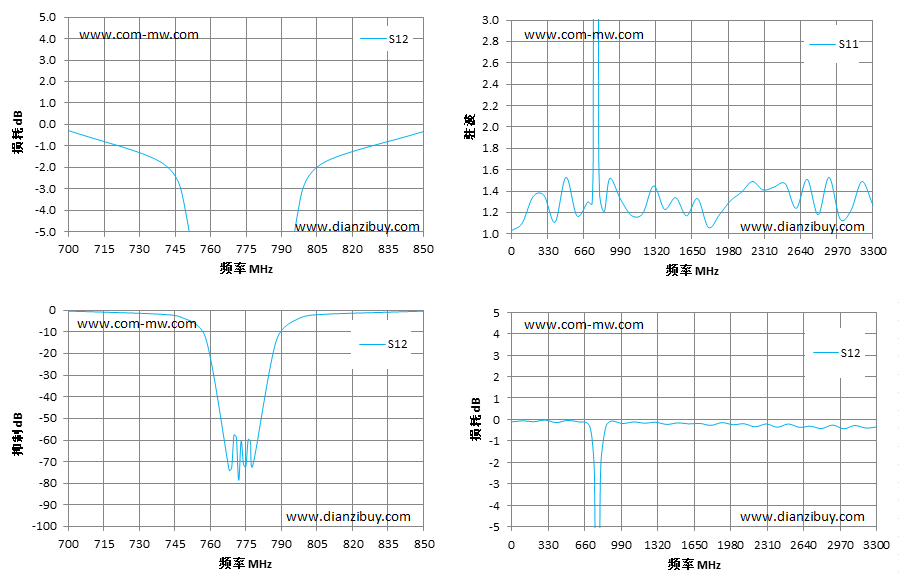

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 700 | -0.28 | 1.3 |
| 738 | -1.69 | 1.28 |
| 748 | -3.25 | 1.67 |
| 758 | -12.51 | 12.51 |
| 768 | -73.96 | 34.42 |
| 770 | -57.61 | 39.34 |
| 772 | -78.58 | 32.37 |
| 774 | -71.03 | 40.8 |
| 775 | -72.19 | 36.92 |
| 776 | -59.75 | 34.06 |
| 778 | -71.41 | 49.9 |
| 788 | -13.49 | 12.74 |
| 798 | -3.41 | 1.85 |
| 808 | -1.76 | 1.35 |
| 850 | -0.32 | 1.21 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
