阻带频率768~778MHz, ≥40dB, 通带频率DC~760MHz, 786~2500MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 768 | ~ | 778 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 760 | MHz | |
| 通带频率 | 786 | ~ | 2500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.6 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

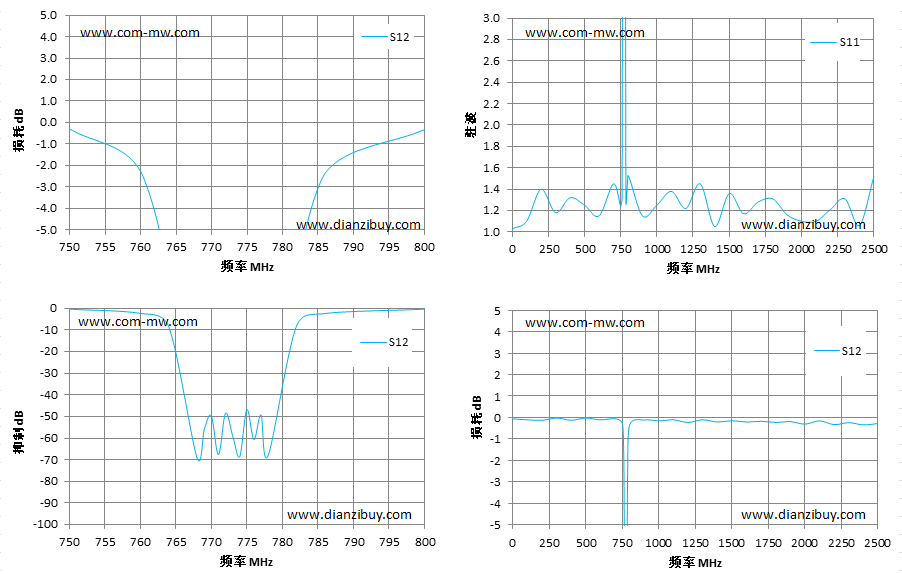

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 750 | -0.3 | 1.24 |
| 760 | -2.27 | 1.33 |
| 764 | -8.36 | 9.77 |
| 768 | -69.17 | 32.82 |
| 770 | -49.65 | 36.62 |
| 771 | -67.65 | 30.77 |
| 772 | -48.42 | 39.92 |
| 773 | -58.79 | 39.1 |
| 774 | -68.47 | 32.11 |
| 775 | -46.76 | 33.21 |
| 776 | -60.65 | 38.53 |
| 778 | -68.01 | 32.94 |
| 782 | -8.08 | 9.35 |
| 786 | -2.35 | 1.28 |
| 800 | -0.33 | 1.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
