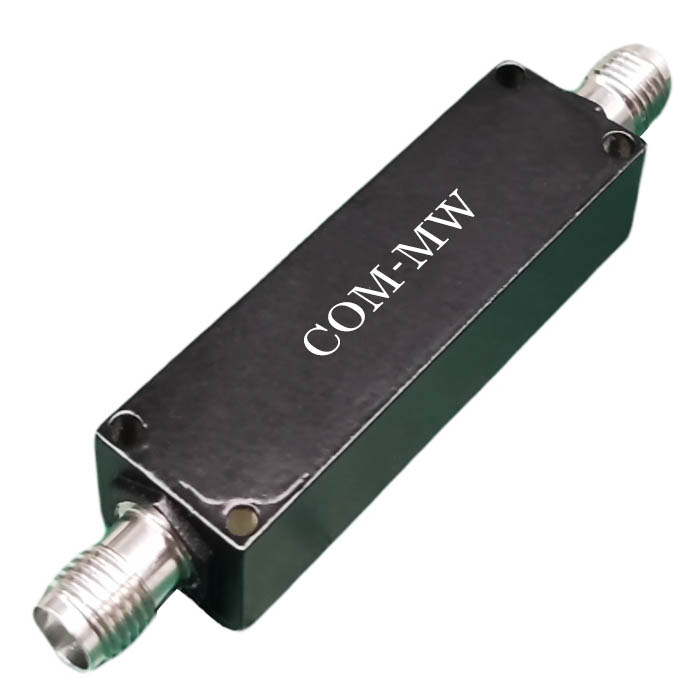

阻带频率815~830MHz, ≥50dB, 通带频率DC~785MHz, 860~3500MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 815 | ~ | 830 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 785 | MHz | |
| 通带频率 | 860 | ~ | 3500 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

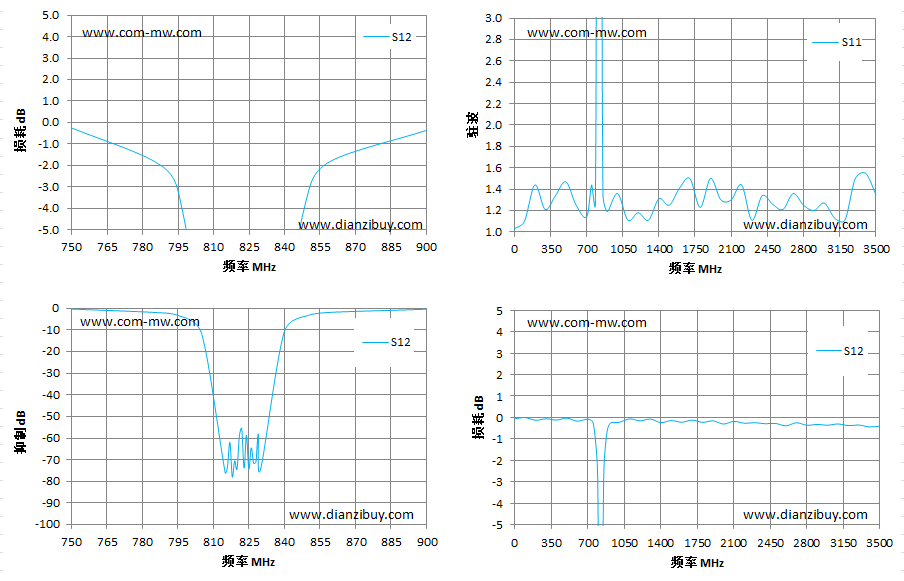

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 750 | -0.25 | 1.44 |
| 785 | -1.81 | 1.25 |
| 795 | -3.19 | 3.55 |
| 805 | -11.45 | 13.24 |
| 815 | -75.94 | 43.15 |
| 818 | -77.85 | 43.86 |
| 820 | -74.25 | 42.97 |
| 823 | -73.87 | 34.92 |
| 825 | -74.15 | 34.27 |
| 828 | -70.99 | 32.23 |
| 830 | -74.13 | 47.69 |
| 840 | -10.63 | 14.86 |
| 850 | -3.24 | 3.36 |
| 860 | -1.77 | 1.33 |
| 900 | -0.36 | 1.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
