阻带频率815~830MHz, ≥50dB, 通带频率DC~807MHz, 838~3000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 815 | ~ | 830 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 807 | MHz | |
| 通带频率 | 838 | ~ | 3000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

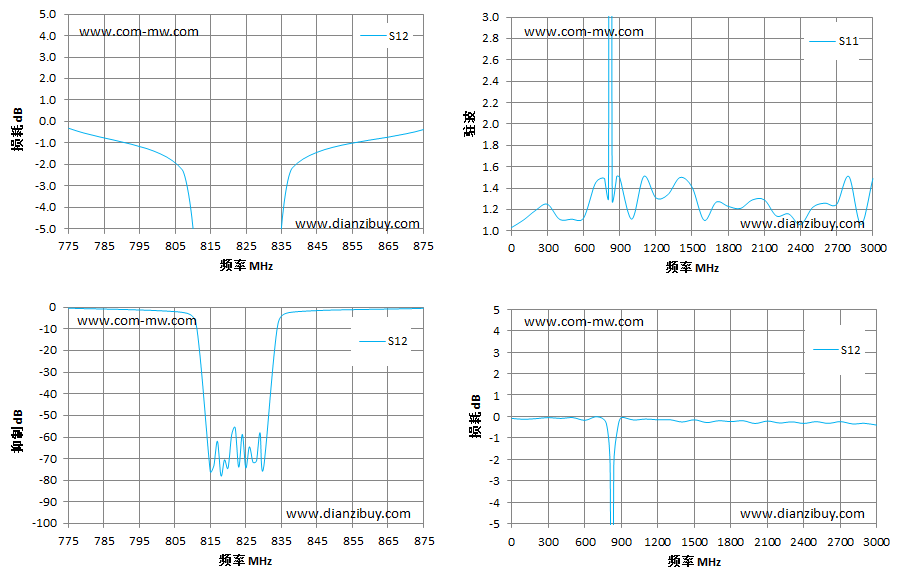

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 775 | -0.31 | 1.49 |
| 807 | -2.24 | 1.31 |
| 811 | -7.67 | 10.3 |
| 815 | -75.94 | 40.41 |
| 817 | -61.88 | 46.19 |
| 819 | -70.45 | 46.15 |
| 820 | -74.25 | 46.78 |
| 822 | -55.64 | 40.82 |
| 824 | -58.65 | 34.9 |
| 826 | -64.42 | 46.53 |
| 828 | -70.99 | 33.11 |
| 830 | -74.13 | 30.62 |
| 834 | -7.95 | 10.16 |
| 838 | -2.16 | 1.29 |
| 875 | -0.37 | 1.51 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
