阻带频率820~825MHz, ≥50dB, 通带频率DC~815MHz, 830~3000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 820 | ~ | 825 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 815 | MHz | |
| 通带频率 | 830 | ~ | 3000 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

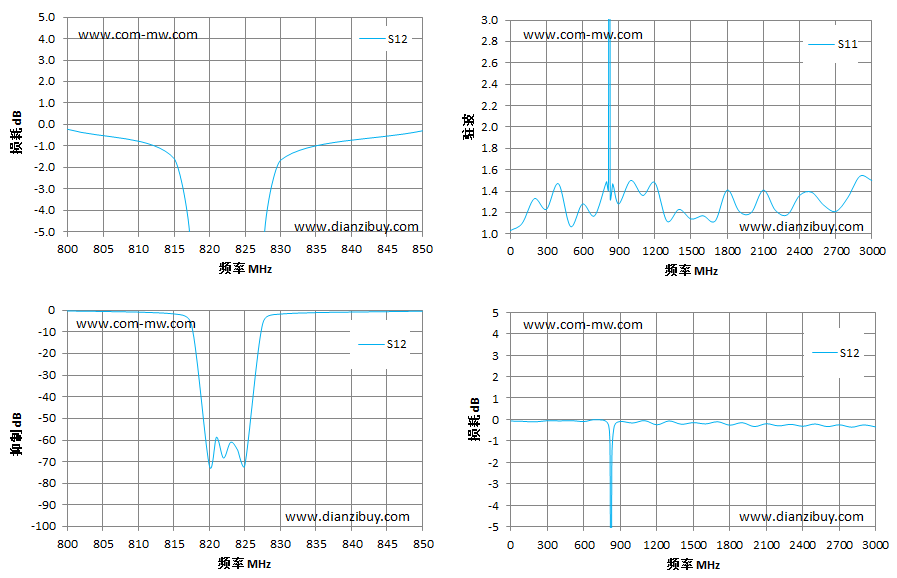

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 800 | -0.22 | 1.49 |
| 815 | -1.58 | 1.41 |
| 817.5 | -6.68 | 7.74 |
| 820 | -71.64 | 32.84 |
| 821 | -58.64 | 38.55 |
| 822 | -68.21 | 45.96 |
| 823 | -60.96 | 44.2 |
| 824 | -64.65 | 41.36 |
| 825 | -71.64 | 43.84 |
| 827.5 | -6.32 | 8.15 |
| 830 | -1.66 | 1.33 |
| 850 | -0.29 | 1.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
