阻带频率824~859MHz, ≥70dB, 通带频率DC~814MHz, 869~3000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 824 | ~ | 859 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 814 | MHz | |
| 通带频率 | 869 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -140dBc@2*43dBm设计保证 |
| 工作温度 | -10~+50℃设计保证 |

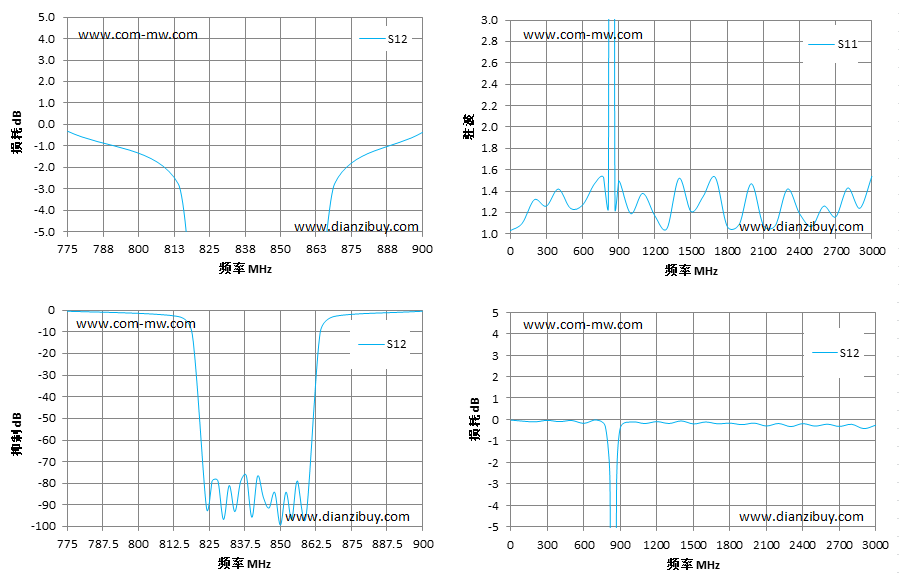

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 775 | -0.31 | 1.53 |
| 814 | -2.77 | 1.25 |
| 819 | -10.93 | 9.96 |
| 824 | -91.32 | 36.1 |
| 828 | -78.70 | 40.75 |
| 830 | -96.70 | 40.82 |
| 838 | -76.29 | 44.66 |
| 840 | -95.69 | 43.49 |
| 848 | -84.13 | 45.36 |
| 850 | -99.27 | 49.97 |
| 854 | -96.58 | 45.08 |
| 859 | -95.58 | 33.44 |
| 864 | -10.36 | 10.33 |
| 869 | -2.76 | 1.24 |
| 900 | -0.36 | 1.5 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
