阻带频率832~862MHz, ≥60dB, 通带频率DC~822MHz, 872~3000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 832 | ~ | 862 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 822 | MHz | |
| 通带频率 | 872 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
板块具体内容

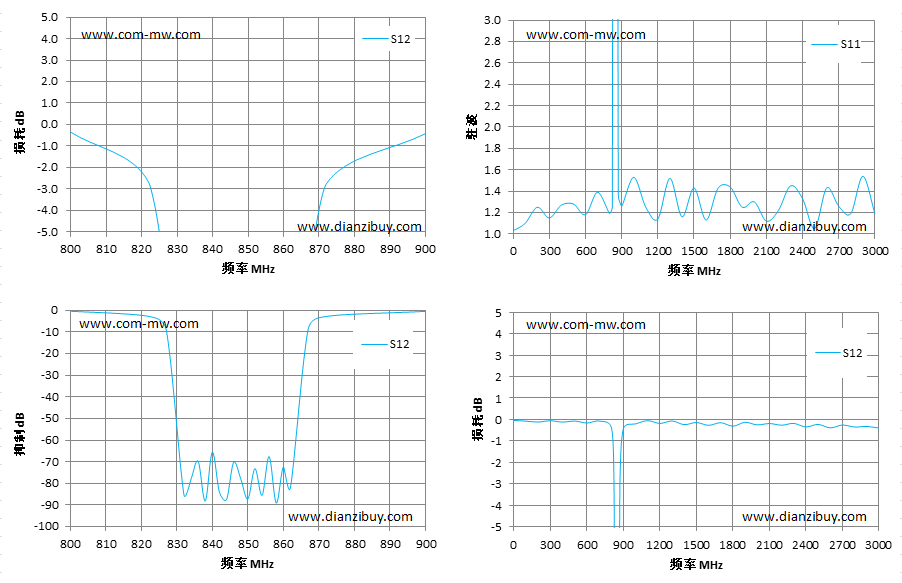

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 800 | -0.35 | 1.19 |
| 822 | -2.69 | 1.25 |
| 827 | -8.86 | 10.47 |
| 832 | -85.15 | 34.08 |
| 836 | -69.70 | 35.77 |
| 840 | -65.55 | 42.95 |
| 842 | -84.09 | 39.58 |
| 846 | -70.26 | 41.22 |
| 850 | -87.21 | 44.24 |
| 856 | -67.60 | 37.76 |
| 860 | -72.33 | 32.17 |
| 862 | -81.89 | 46.95 |
| 867 | -8.61 | 11.76 |
| 872 | -2.77 | 1.36 |
| 900 | -0.42 | 1.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
