阻带频率949~960MHz, ≥50dB, 通带频率DC~944MHz, 965~3000MHz, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高矩形系数，低损耗，大功率容量
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 949 | ~ | 960 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 944 | MHz | |
| 通带频率 | 965 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.6 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
板块具体内容

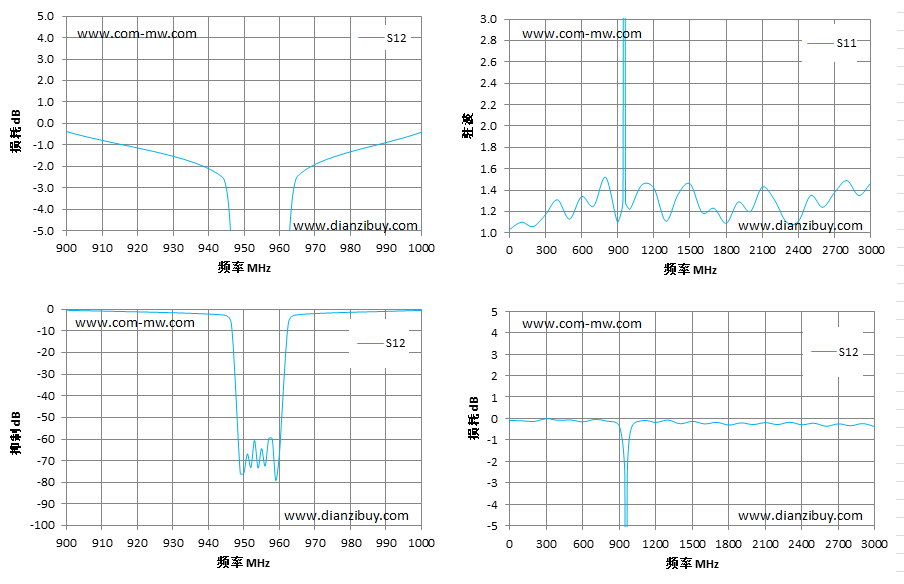

| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 900 | -0.37 | 1.1 |
| 944 | -2.51 | 1.31 |
| 946.5 | -6.85 | 7.35 |
| 949 | -75.85 | 44.63 |
| 951 | -66.83 | 41.96 |
| 952 | -73.08 | 33.48 |
| 953 | -60.56 | 33.52 |
| 954 | -73.27 | 30.34 |
| 955 | -64.32 | 37.56 |
| 957 | -59.83 | 32.78 |
| 959 | -79.22 | 38.22 |
| 960 | -67.16 | 44.83 |
| 962.5 | -6.74 | 7.76 |
| 965 | -2.46 | 1.29 |
| 1000 | -0.4 | 1.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
