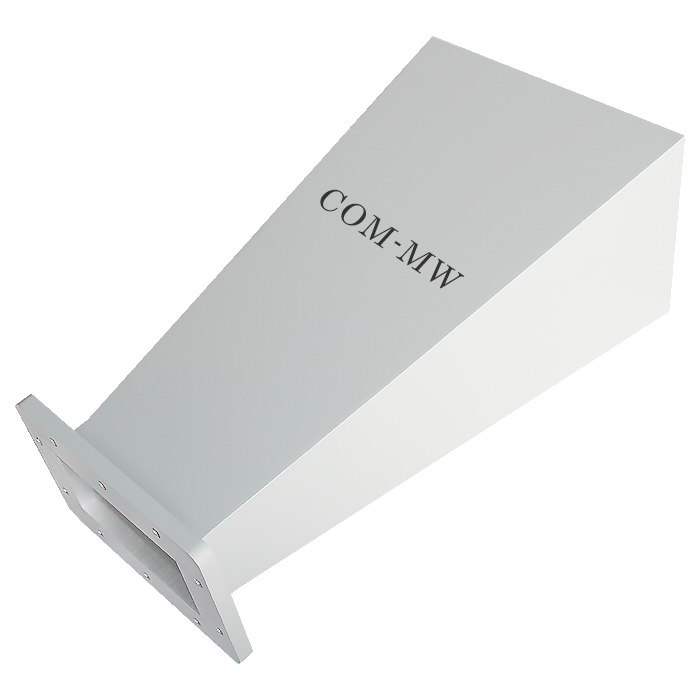

工作频率1.72 ~2.61GHz, 增益10dBi, 线极化, BJ22
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
喇叭天线是面天线，波导管终端渐变张开的圆形或矩形截面的微波天线，是使用最广泛的一类微波天线。 喇叭天线的结构比较简单，方向图也比较简单而容易控制，一般作为中等方向性天线。具有频带宽、副瓣低和效率高等特性。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1.72 | ~ | 2.61 | GHz |

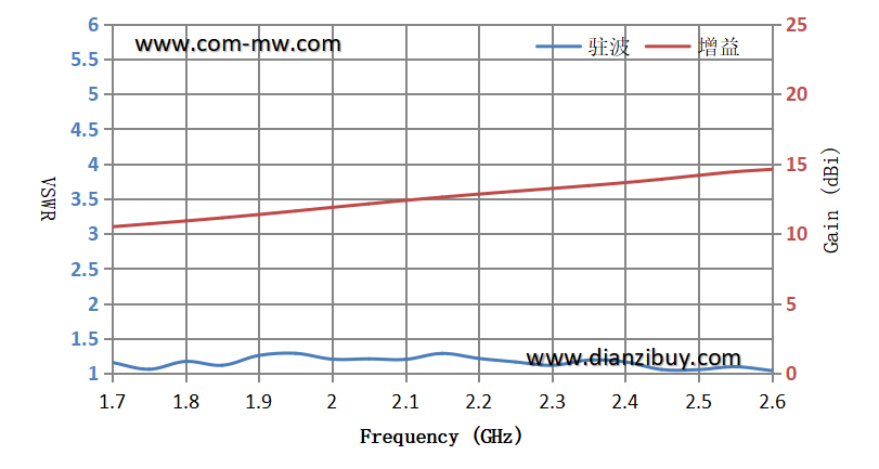

| 增益 | 10 | dBi | ||
| 驻波比 | 1.25 | |||

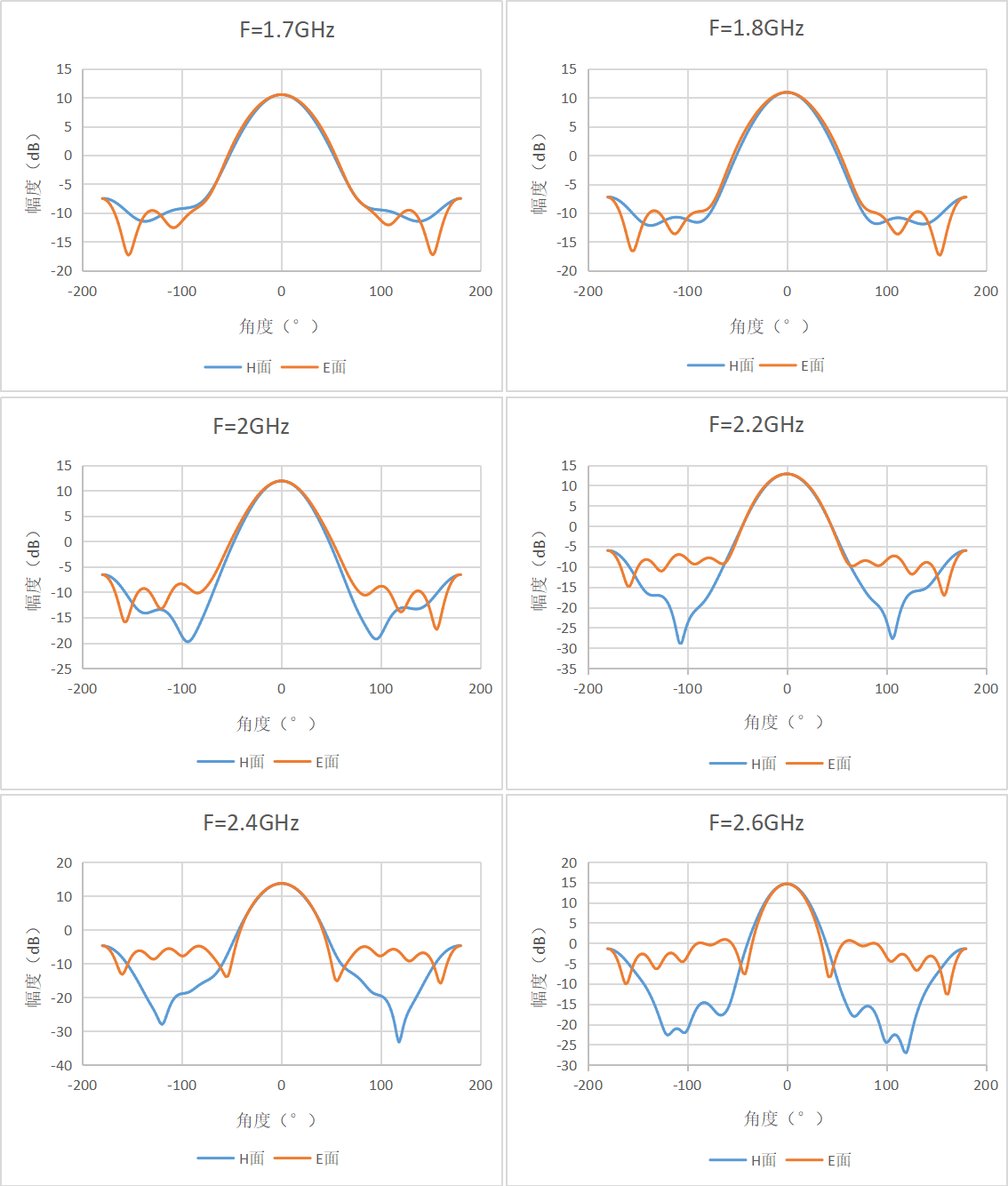

| 3dB波束宽度 | 45 | ° | ||
| 交叉极化隔离度 | 35 | dB | ||
| 承受功率 | 200 | W |
| 极化方式 | 线极化 |
| 接口形式 | 波导口 |
| 波导型号 | BJ22 |

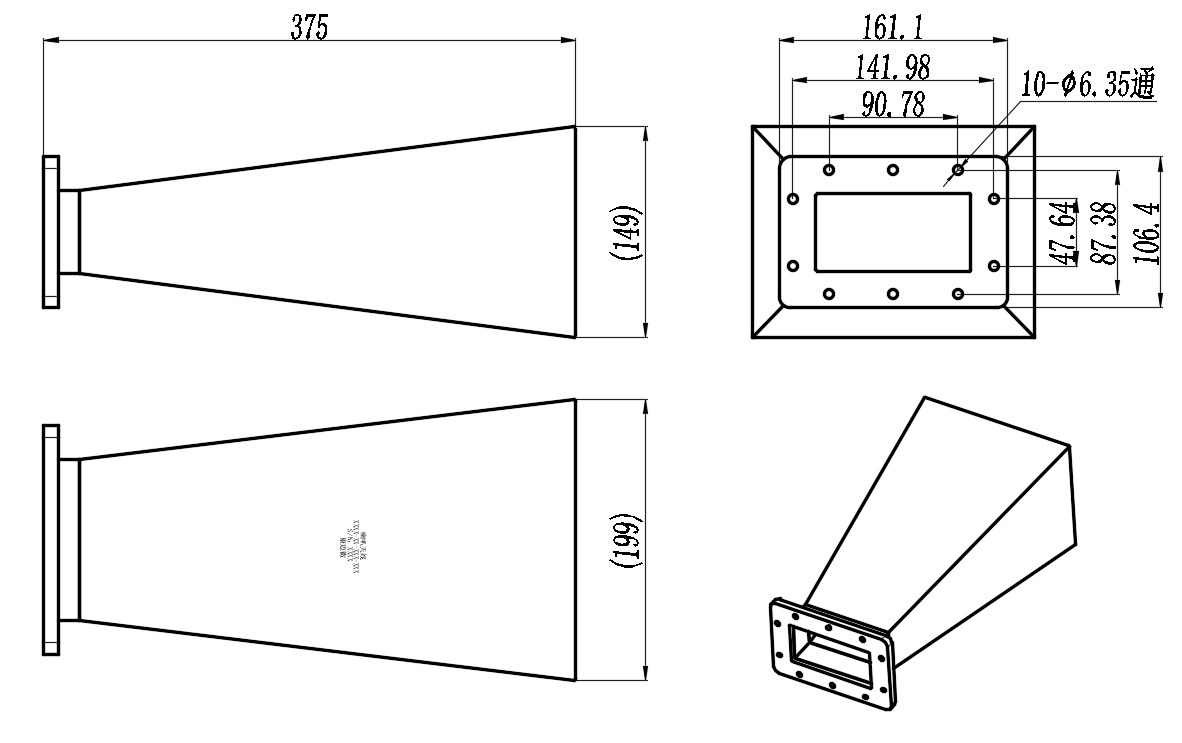

| 外形尺寸 | 199*149*375mm |
| 估算重量 | 1.34Kg |
| 表面处理 | 海灰色烤漆 |
| 工作温度 | -25~+45℃设计保证 |
| 储存温度 | -45~+75℃设计保证 |
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。
