通带频率DC~0.7MHz, 1.46-150MHz≥35dB, 替代 LPF-B0R7+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 0.7 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带外抑制 | 1.3-1.46 | MHz≥ | 20 | dB | ||
| 带外抑制 | 1.46-150 | MHz≥ | 35 | dB | ||
| 带外抑制 | 1.08 | MHz≥ | 3 | dB | ||
| 带外抑制 | 150-1000 | MHz≥ | 30 | dB | ||
| 通带驻波 | 1.2 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 LPF-B0R7+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

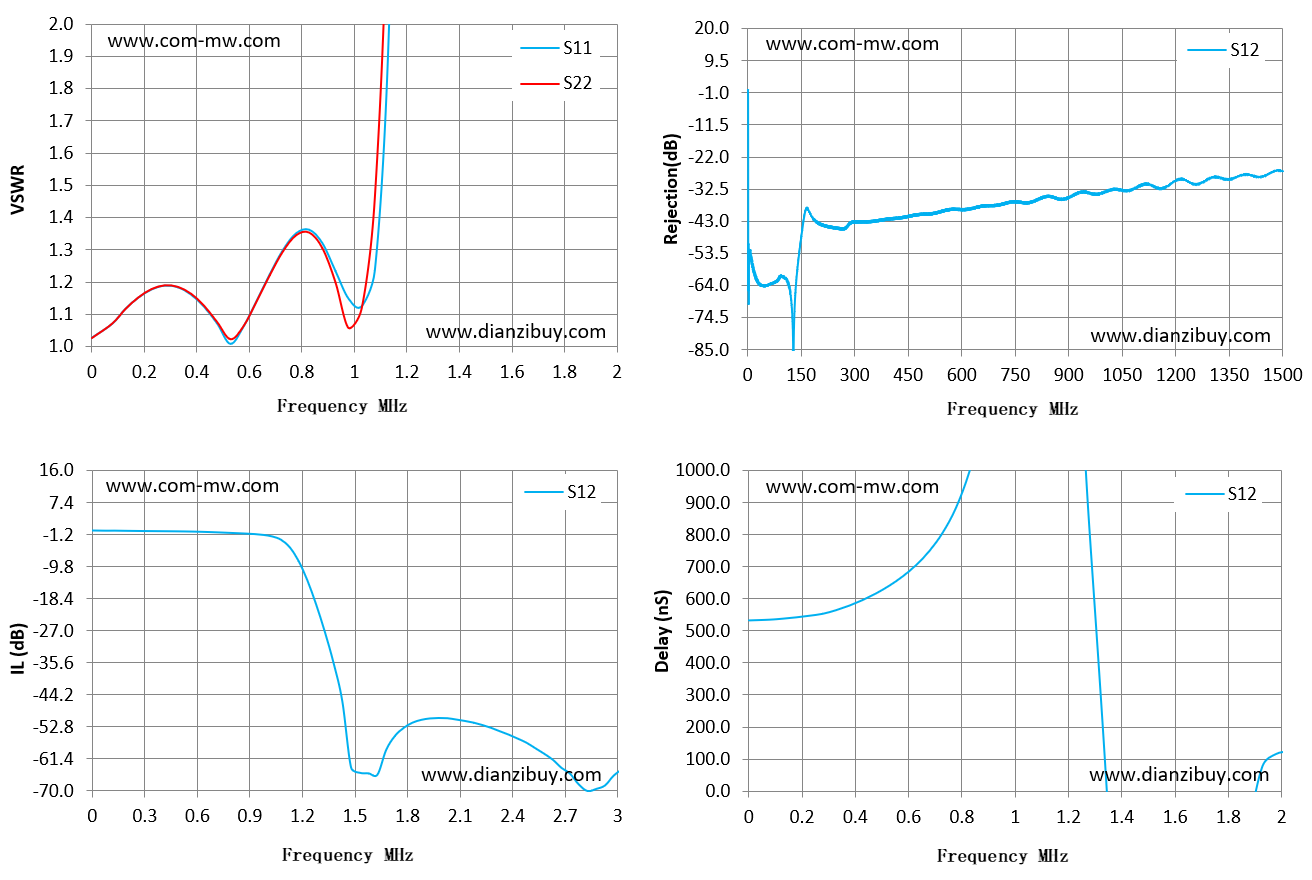

| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 0.01 | 1.03 | -0.06 | 532.63 |
| 0.12 | 1.11 | -0.11 | 538 |
| 0.22 | 1.17 | -0.17 | 547 |
| 0.32 | 1.18 | -0.19 | 564 |
| 0.42 | 1.12 | -0.26 | 596 |
| 0.52 | 1.01 | -0.26 | 641 |
| 0.62 | 1.14 | -0.42 | 705 |
| 0.72 | 1.29 | -0.54 | 806 |
| 0.82 | 1.36 | -0.79 | 995 |
| 0.92 | 1.24 | -1.01 | 1329 |
| 1.1 | 1.89 | -4.5 | 1704 |
| 1.2 | 6.09 | -13.4 | 1463 |
| 1.4 | 21.6 | -32.1 | -1637 |
| 1.6 | 36.8 | -54 | -1957 |
| 2 | 59 | -82 | 123 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
