通带频率DC~0.8MHz, 1.55-1.75MHz≥20dB, 1.75-1000MHz≥30dB, 替代 LPF-B0R8+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 0.8 | MHz | ||
| 通带损耗 | 1.5 | dB | ||||
| 带外抑制 | 1.55-1.75 | MHz≥ | 20 | dB | ||
| 带外抑制 | 1.75-1000 | MHz≥ | 30 | dB | ||
| 带外抑制 | 1.25 | MHz≥ | 3 | dB | ||
| 通带驻波 | 1.2 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 LPF-B0R8+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

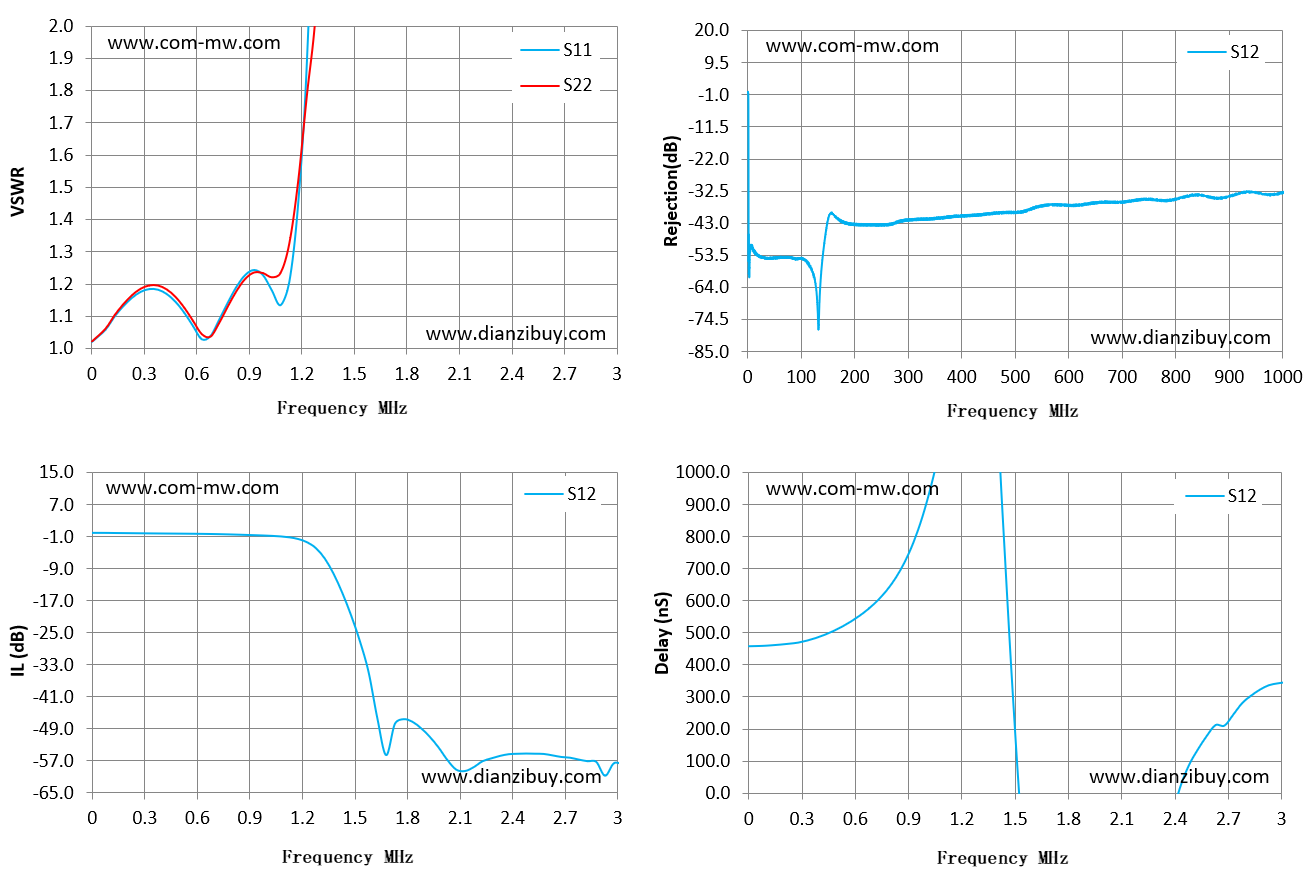

| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 0.01 | 1.02 | -0.03 | 458.24 |
| 0.22 | 1.15 | -0.12 | 466 |
| 0.42 | 1.05 | -0.21 | 494 |
| 0.62 | 1.02 | -0.28 | 555 |
| 0.82 | 1.19 | -0.48 | 672 |
| 1.02 | 1.18 | -0.79 | 971 |
| 1.22 | 1.88 | -2.4 | 1408 |
| 1.42 | 10.6 | -15 | 881 |
| 1.82 | 35 | -47 | -703 |
| 2.22 | 49 | -57 | -502 |
| 2.62 | 90 | -55 | 211 |
| 3 | 92.66 | -57.61 | 342.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
