通带频率DC~35MHz, 45-2500MHz≥30dB, 替代 LPF-B35+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 35 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带外抑制 | 45-2500 | MHz≥ | 20 | 30 | dB | |
| 带外抑制 | 40 | MHz≥ | 3 | dB | ||
| 通带驻波 | 1.5 | 2 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 LPF-B35+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

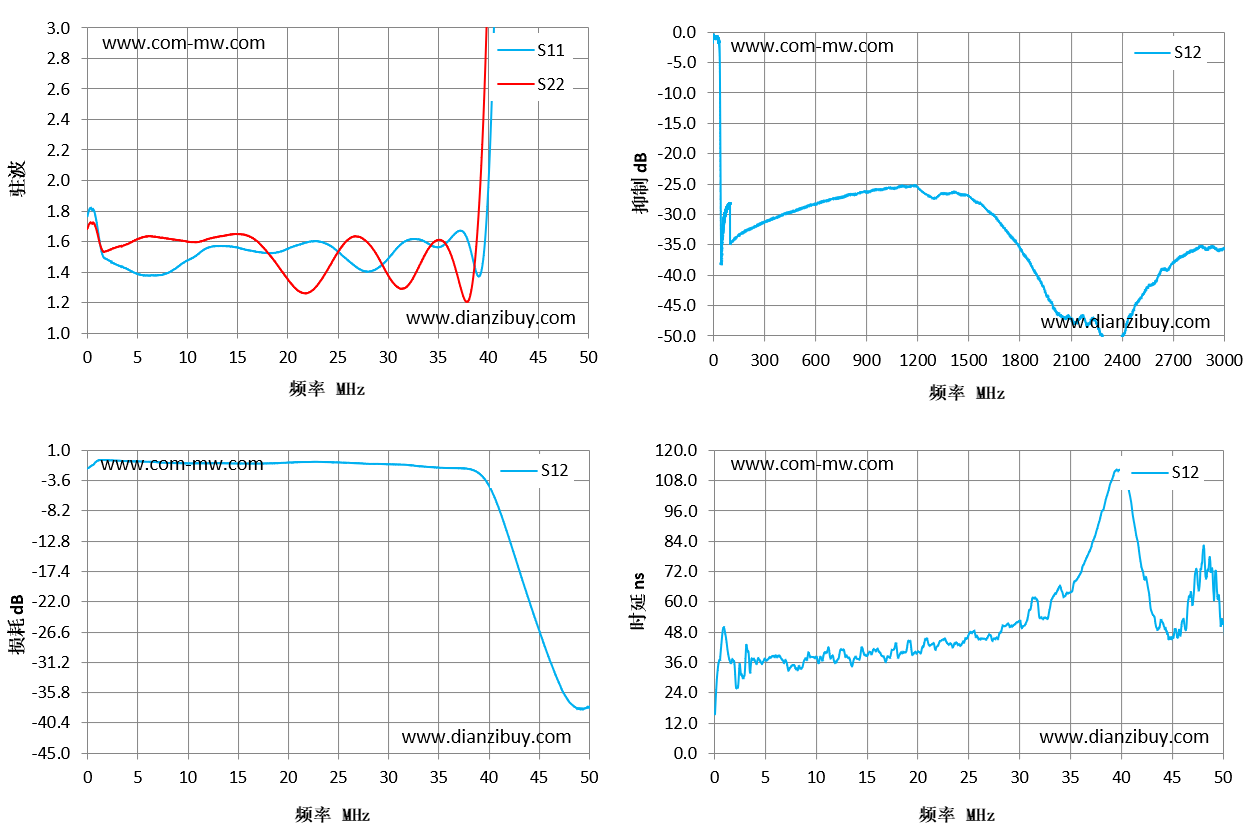

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.76 | 1.68 | -1.81 | 15.5 |
| 4 | 1.42 | 1.58 | -0.67 | 36.29 |
| 7 | 1.38 | 1.63 | -0.83 | 36.75 |
| 11 | 1.51 | 1.6 | -1.01 | 40.02 |
| 14 | 1.57 | 1.64 | -1.02 | 37.5 |
| 18 | 1.52 | 1.53 | -1.02 | 38.1 |
| 21 | 1.58 | 1.28 | -0.82 | 43.34 |
| 25 | 1.53 | 1.53 | -0.88 | 47.49 |
| 29 | 1.43 | 1.5 | -1.09 | 50.15 |
| 32 | 1.61 | 1.31 | -1.26 | 53.81 |
| 36 | 1.6 | 1.56 | -1.71 | 71.71 |
| 39 | 1.37 | 1.75 | -2.52 | 108.04 |
| 43 | 19.68 | 22.13 | -17.19 | 55.44 |
| 46 | 20.43 | 42.3 | -30.65 | 52.84 |
| 50 | 9.02 | 52.69 | -37.93 | 51.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
