通带频率DC~50MHz, 65-3300MHz≥20dB, 55MHz≥dB, 替代LPF-B50+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 50 | MHz | ||
| 通带损耗 | 0.8 | 2 | dB | |||
| 带外抑制 | 65-3300 | MHz≥ | 20 | 36 | dB | |
| 带外抑制 | 55 | MHz≥ | 3.5 | dB | ||
| 通带驻波 | 1.2 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代LPF-B50+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

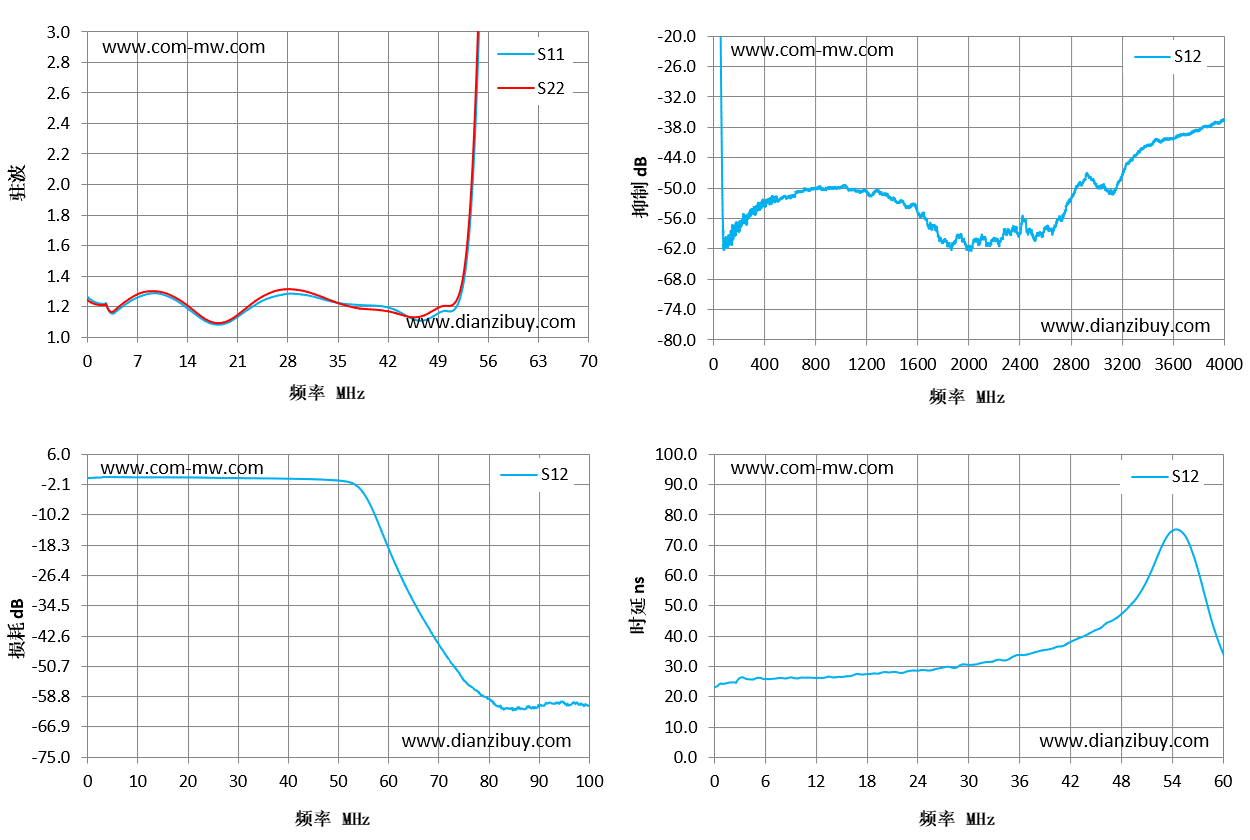

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.27 | 1.24 | -0.45 | 23.16 |
| 5 | 1.2 | 1.22 | -0.15 | 26.2 |
| 10 | 1.29 | 1.3 | -0.23 | 26.15 |
| 15 | 1.15 | 1.17 | -0.23 | 26.51 |
| 20 | 1.1 | 1.11 | -0.26 | 28.1 |
| 25 | 1.25 | 1.28 | -0.36 | 28.69 |
| 30 | 1.28 | 1.3 | -0.44 | 30.5 |
| 35 | 1.23 | 1.22 | -0.51 | 32.76 |
| 40 | 1.21 | 1.18 | -0.59 | 35.98 |
| 45 | 1.13 | 1.13 | -0.74 | 41.97 |
| 50 | 1.17 | 1.2 | -1.09 | 53.22 |
| 55 | 3.35 | 3.63 | -4.38 | 74.69 |
| 60 | 20.61 | 22.45 | -19.11 | 34.45 |
| 65 | 40.16 | 45.68 | -33.34 | 16.63 |
| 70 | 54.55 | 66.76 | -44.66 | 14.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
