通带频率DC~375MHz, 440-4500MHz≥34dB, 替代LPF-B375+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 375 | MHz | ||
| 通带损耗 | 1 | 2 | dB | |||
| 带外抑制 | 395 | MHz≥ | 3 | dB | ||
| 带外抑制 | 440-4500 | MHz≥ | 20 | 34 | dB | |
| 通带驻波 | 1.3 | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代LPF-B375+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

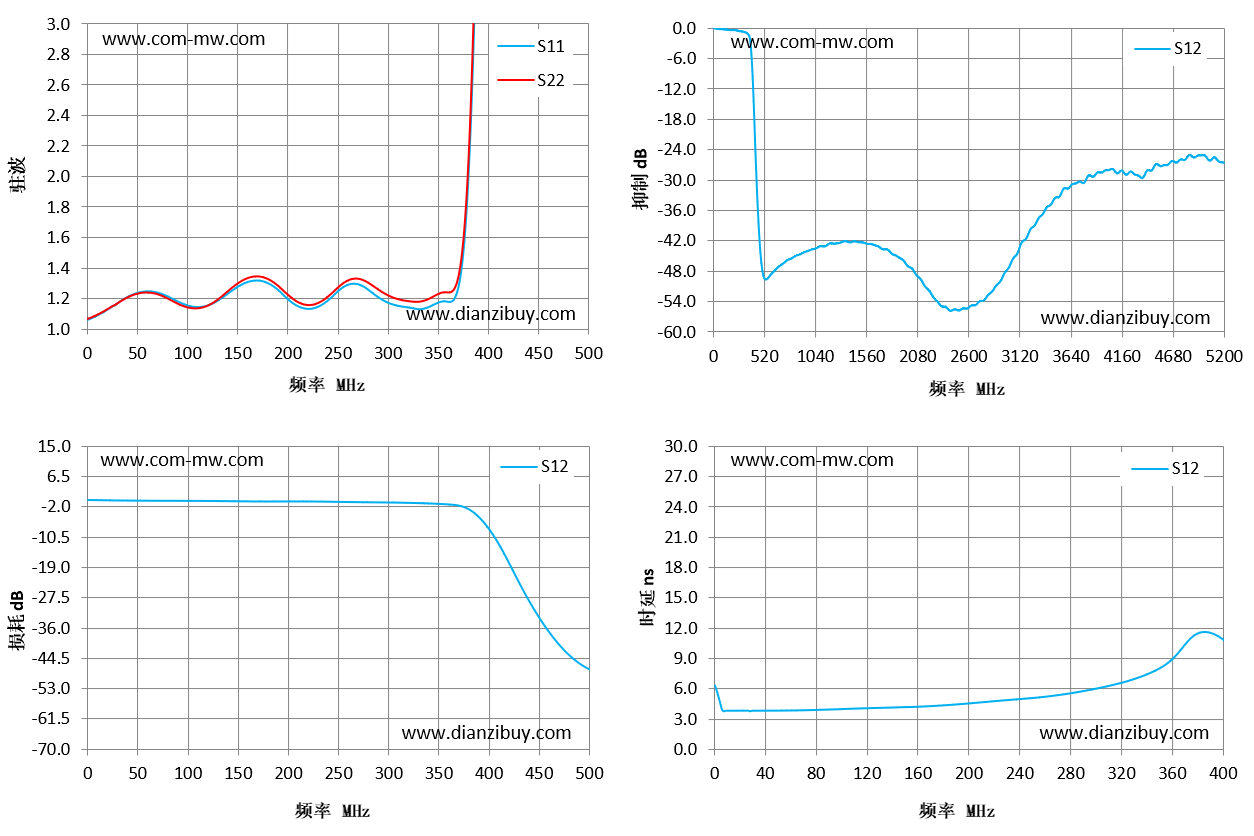

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.06 | 1.06 | 0.01 | 6.31 |
| 36 | 1.19 | 1.19 | -0.14 | 3.81 |
| 71 | 1.24 | 1.22 | -0.21 | 3.86 |
| 107 | 1.15 | 1.13 | -0.24 | 4 |
| 143 | 1.24 | 1.25 | -0.32 | 4.14 |
| 179 | 1.31 | 1.33 | -0.4 | 4.33 |
| 214 | 1.14 | 1.16 | -0.4 | 4.69 |
| 250 | 1.25 | 1.27 | -0.51 | 5.07 |
| 286 | 1.24 | 1.28 | -0.64 | 5.65 |
| 321 | 1.14 | 1.18 | -0.79 | 6.59 |
| 357 | 1.18 | 1.24 | -1.17 | 8.58 |
| 393 | 4.93 | 5.34 | -5.73 | 11.37 |
| 429 | 30.19 | 36.38 | -22.21 | 5.78 |
| 464 | 67.99 | 84.15 | -38.32 | 3.54 |
| 500 | 107.42 | 146.87 | -47.43 | 3.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
