通带频率DC~50MHz, 78-91MHz≥20dB, 91-1000MHz≥40dB, 表面贴装, 替代RLP-50+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 50 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 78-91 | MHz≥ | 20 | dB | ||
| 带外抑制 | 91-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 带宽 | -3dB≥59MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-50+ |

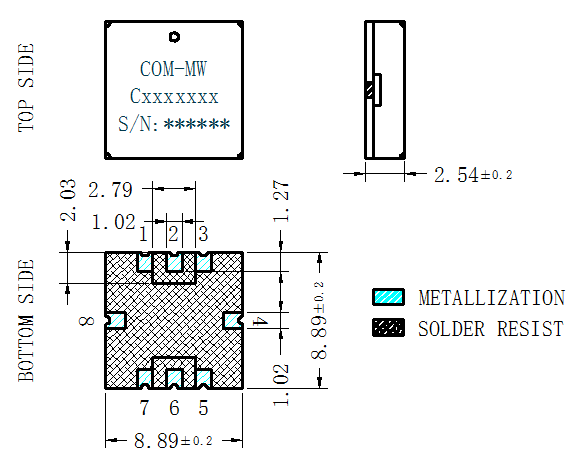

| 输入/输出端 | 2 , 6 |
| 接地端口 | 1 , 3 , 4 , 5 , 7 , 8 |

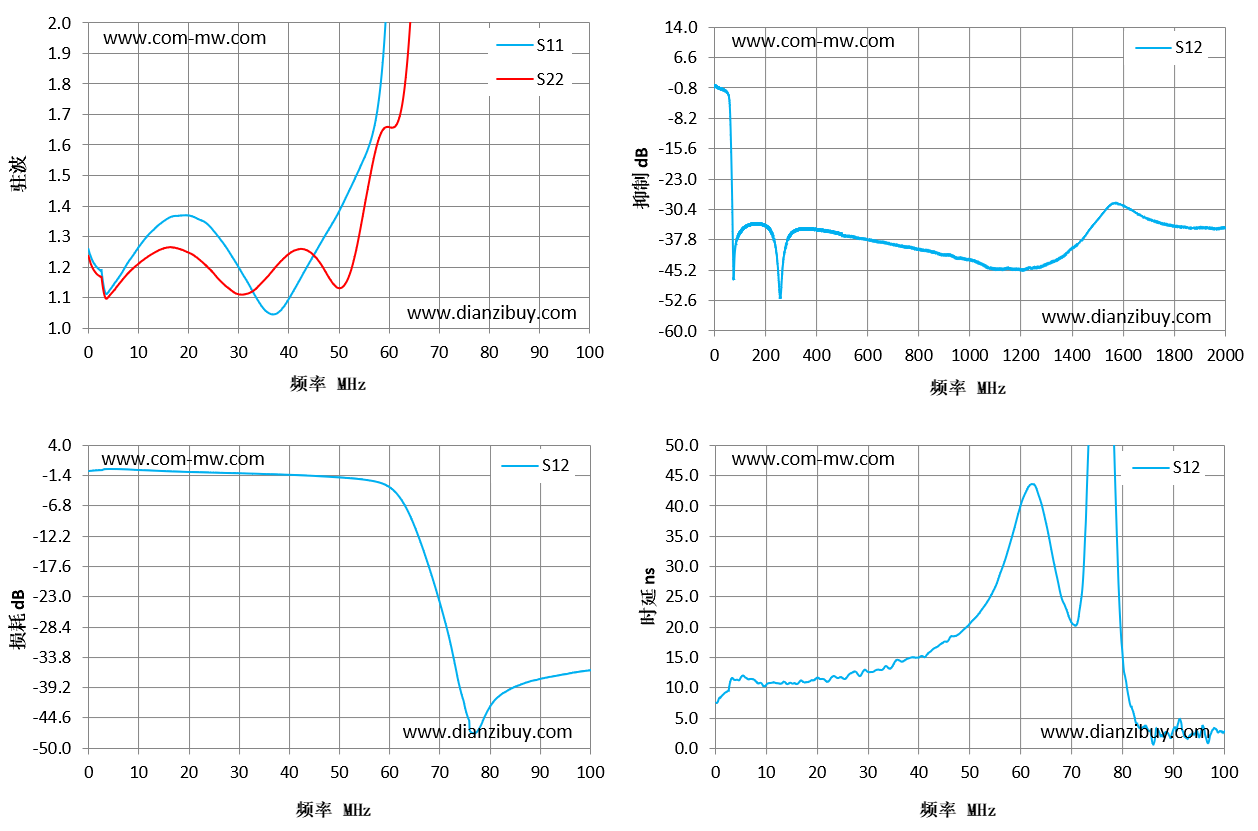

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.26 | 1.24 | -0.59 | 7.55 |
| 7 | 1.19 | 1.16 | -0.28 | 11.48 |
| 14 | 1.34 | 1.25 | -0.56 | 10.65 |
| 21 | 1.36 | 1.24 | -0.78 | 11.48 |
| 29 | 1.23 | 1.12 | -0.97 | 12.72 |
| 36 | 1.05 | 1.17 | -1.15 | 14.6 |
| 43 | 1.18 | 1.26 | -1.37 | 16.54 |
| 50 | 1.38 | 1.13 | -1.74 | 20.59 |
| 57 | 1.65 | 1.55 | -2.43 | 31.3 |
| 64 | 6.55 | 1.93 | -8.35 | 40.56 |
| 71 | 28.79 | 5.22 | -27.15 | 20.44 |
| 79 | 37.16 | 10.81 | -44.36 | 32.63 |
| 86 | 38.87 | 16.17 | -38.76 | 0.72 |
| 93 | 38.03 | 22.07 | -37.15 | 1.86 |
| 100 | 39.13 | 27.13 | -36.13 | 2.78 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
