高通频率DC~70MHz, 100-115MHz≥20dB, 115-1000MHz≥40dB, 表面贴装, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | DC | ~ | 70 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 通带驻波 | 1.5 | |||||
| 带外抑制 | 100-115 | MHz≥ | 20 | dB | ||
| 带外抑制 | 115-1000 | MHz≥ | 40 | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 带宽 | -3dB≥77MHz |
| 工作温度 | -40~+85℃ |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-70+ |

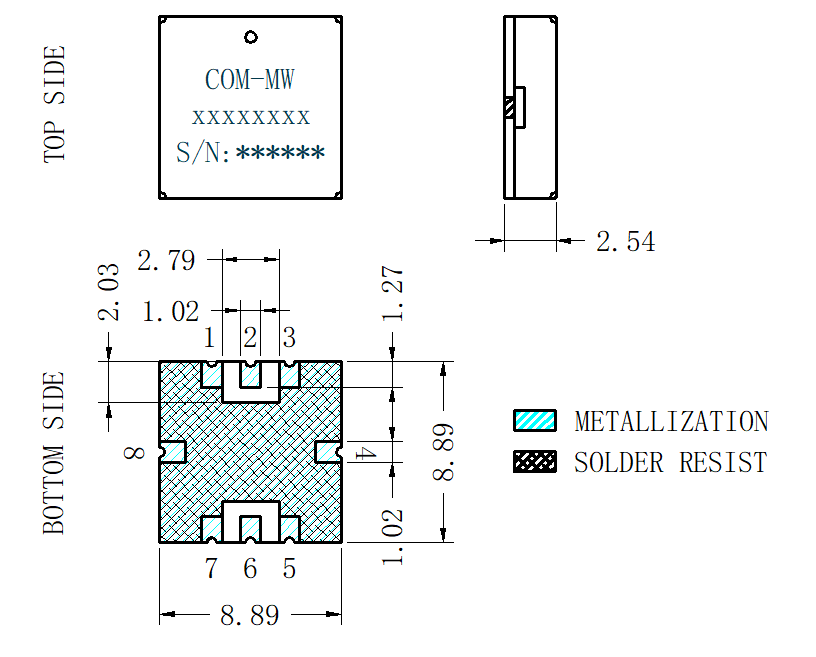

| 输入/输出端 | 2、6 |
| 接地端口 | 1，3，4，5，7，8 |

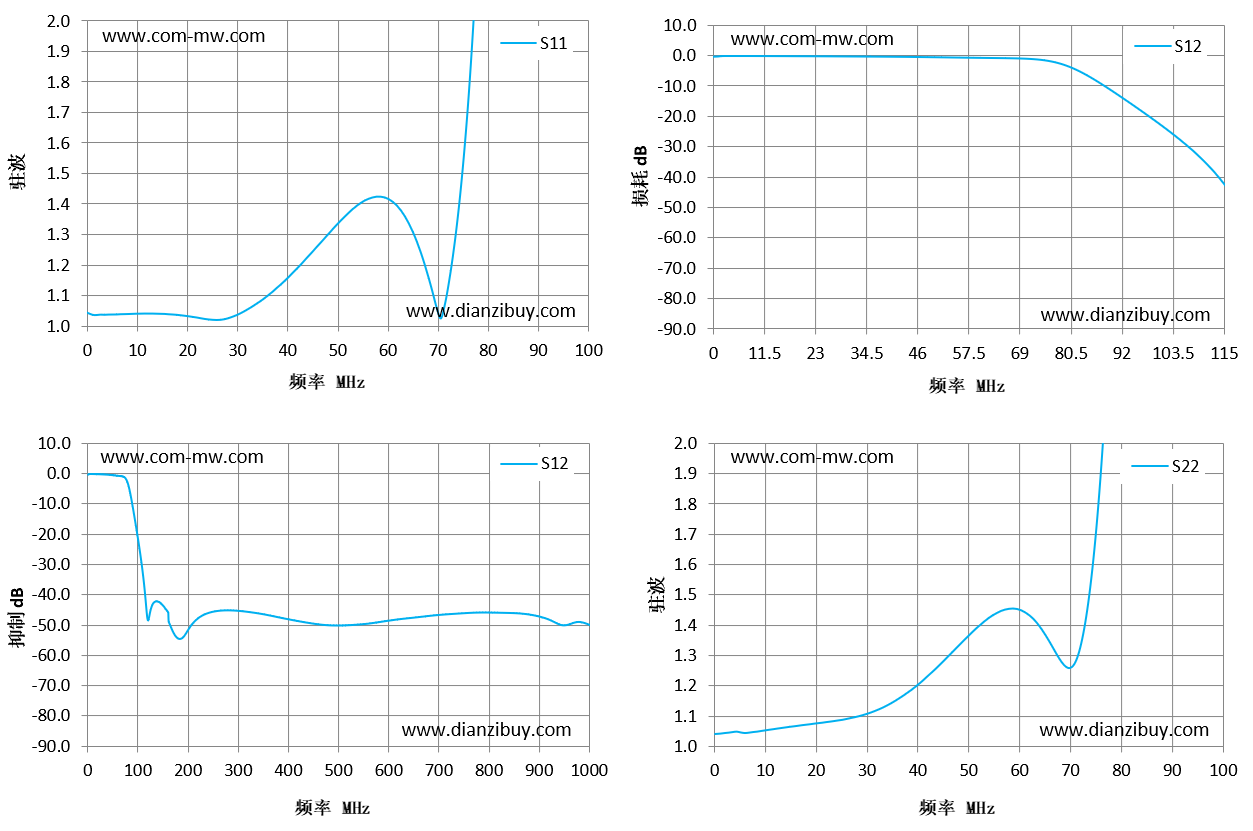

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 1.05 | -0.36 | 1.04 | |
| 7 | 1.04 | -0.14 | 1.04 |
| 14 | 1.04 | -0.17 | 1.06 |
| 21 | 1.03 | -0.21 | 1.07 |
| 29 | 1.03 | -0.27 | 1.1 |
| 36 | 1.09 | -0.33 | 1.15 |
| 43 | 1.2 | -0.41 | 1.24 |
| 50 | 1.33 | -0.54 | 1.36 |
| 57 | 1.42 | -0.69 | 1.45 |
| 64 | 1.36 | -0.81 | 1.4 |
| 71 | 1.03 | -1.04 | 1.27 |
| 79 | 2.47 | -2.83 | 2.76 |
| 86 | 7.67 | -7.82 | 8.93 |
| 93 | 19.18 | -14.68 | 23.87 |
| 100 | 33.05 | -21.23 | 42.7 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
