通带频率DC~105, 145-165MHz≥20dB, 165-1000MHz≥40dB, 表面贴装, 替代RLP-105+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 105 | |||
| 通带损耗 | 2.0 | dB | ||||
| 带外抑制 | 145-165 | MHz≥ | 20 | dB | ||
| 带外抑制 | 165-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.1 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-105+ -3dB截止频率116MHz |

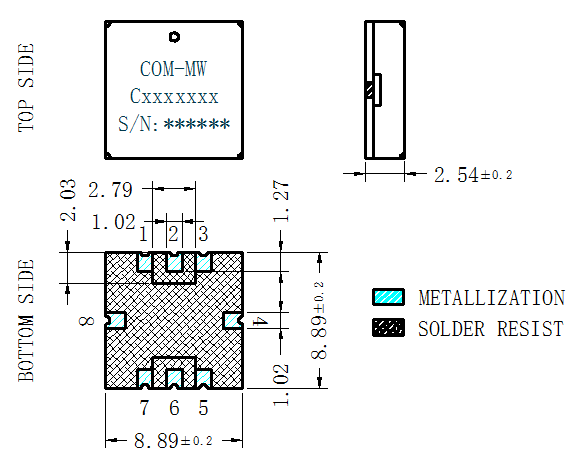

| 输入/输出端 | 2 , 6 |
| 接地端口 | 1 , 3 , 4 , 5 , 7 , 8 |

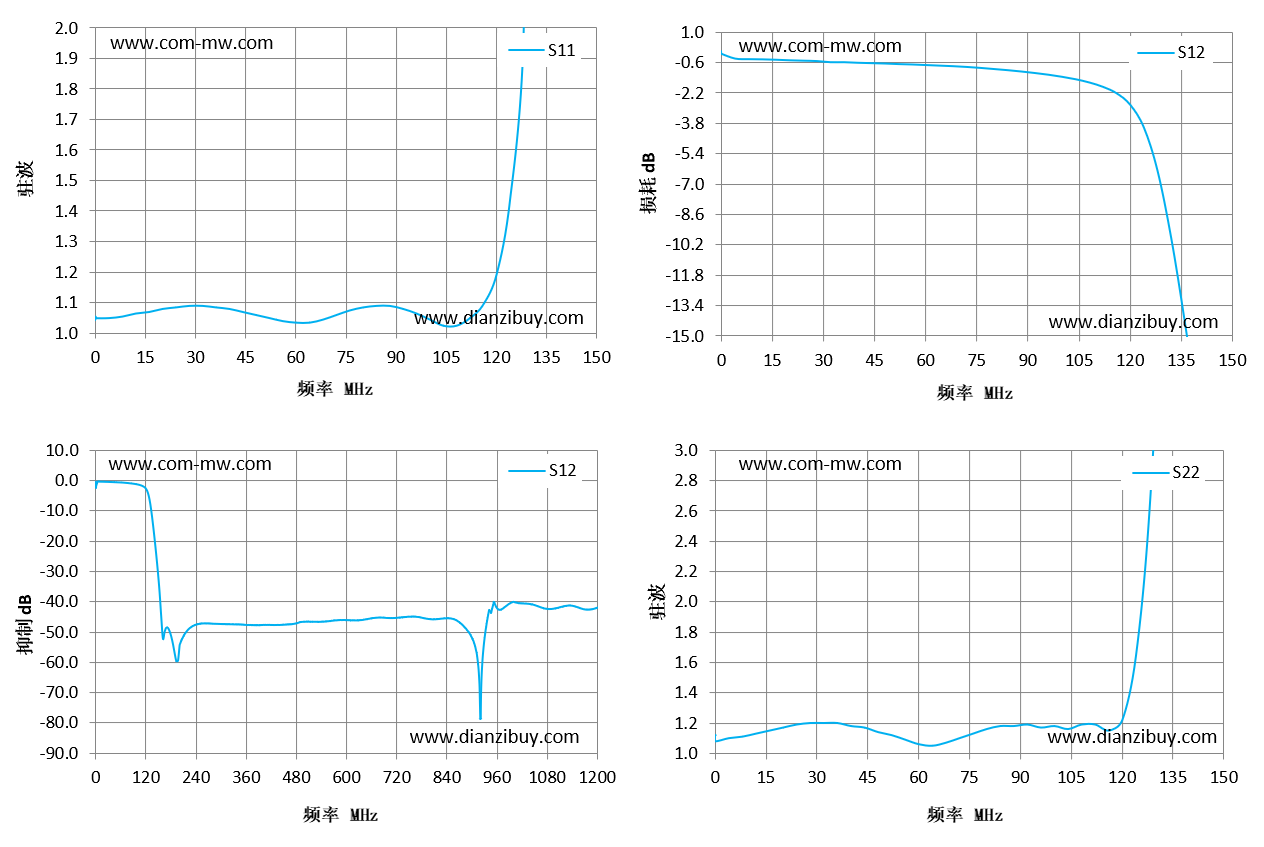

| 频率 MHz | S11 驻波 | S12 抑制 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 0.01 | 1.05 | -0.41 | -0.01 | 1.09 |
| 11 | 1.06 | -0.43 | -0.44 | 1.11 |
| 21 | 1.08 | -0.48 | -0.5 | 1.17 |
| 32 | 1.09 | -0.51 | -0.54 | 1.2 |
| 43 | 1.08 | -0.58 | -0.63 | 1.18 |
| 54 | 1.05 | -0.66 | -0.7 | 1.12 |
| 64 | 1.04 | -0.71 | -0.75 | 1.06 |
| 75 | 1.06 | -0.84 | -0.85 | 1.1 |
| 86 | 1.09 | -1.02 | -1.02 | 1.18 |
| 96 | 1.08 | -1.17 | -1.17 | 1.19 |
| 107 | 1.03 | -1.51 | -1.5 | 1.16 |
| 118 | 1.1 | -2.28 | -2.24 | 1.15 |
| 129 | 1.97 | -6.39 | -6.33 | 2.6 |
| 139 | 7.32 | -14.33 | -14.29 | 6.86 |
| 150 | 15.55 | -30.32 | -30.28 | 16.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
